输水洞、导流洞、排沙洞
水利工程中的各种洞
常常听说却不知是什么？
它们究竟有何区别？
一起来了解
水工隧洞
有哪些类型？

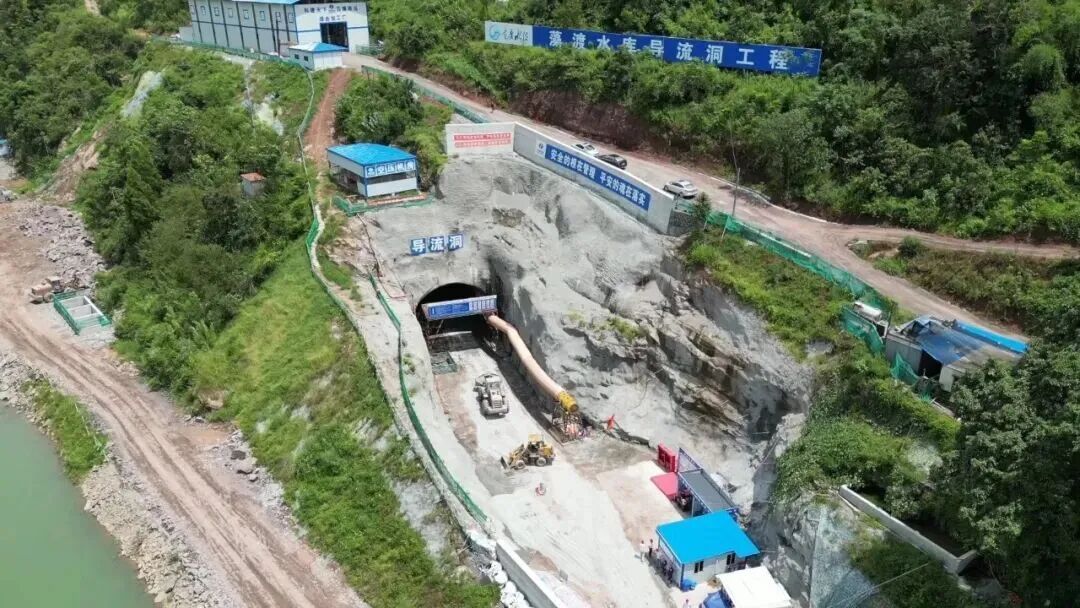

藻渡水库导流洞 图片源自华龙网
导流洞、输水隧洞这些洞
实际都属于水工隧洞
水工隧洞指的是
在山体中或地下开挖的
具有封闭断面的过水通道
通常为输水、引水、泄水或通航而建
按其功用可分为以下几类
自水库、河道等水源取水的引水隧洞
人工河道、渠道穿过山岭时设置的输水隧洞
水利枢纽中
为泄洪、排沙、施工导流、排泄电站尾水等
而设置的泄水隧洞
通航隧洞
过筏隧洞
但一般为使工程布置紧凑
降低造价，缩短工期
常采用一洞多用的方式
如泄洪与发电共用一洞
施工导流与泄洪相结合等

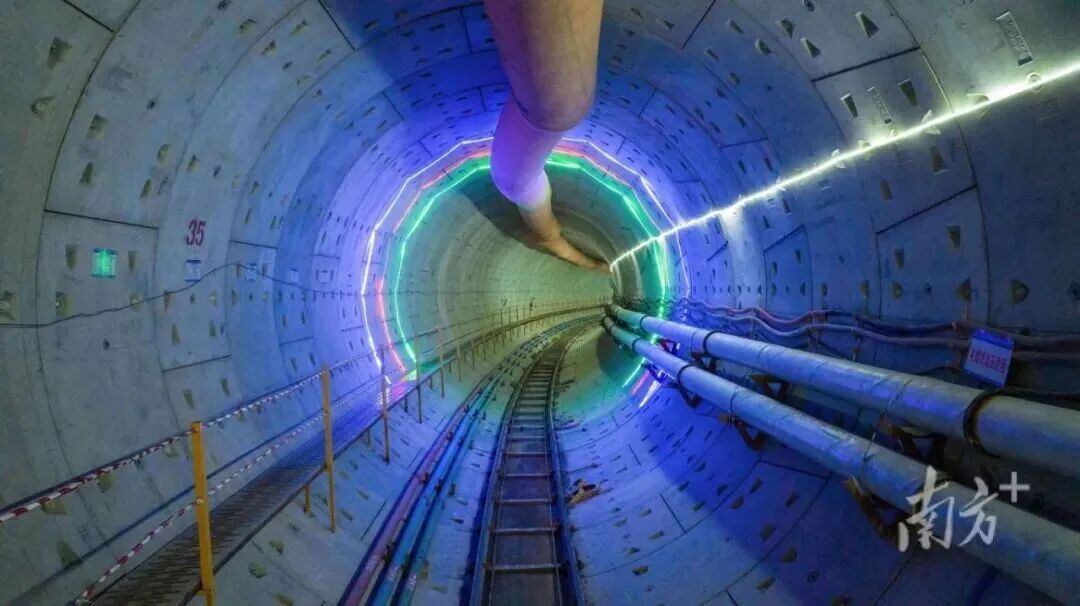

韩江榕江练江水系连通后续优化工程隧洞 图片源自南方+
我国有哪些
有代表性的水工隧洞？
水工隧洞历史悠久
早在公元前120年至前111年
陕西龙首渠就修筑了
长达十余里的水工隧洞
近代
由于灌溉、供水和水电建设的发展
采用水工隧洞的工程日益增多
水工隧洞建筑规模不断扩大
现如今我国水利工程
有哪些有代表性的水工隧洞？
引汉济渭工程

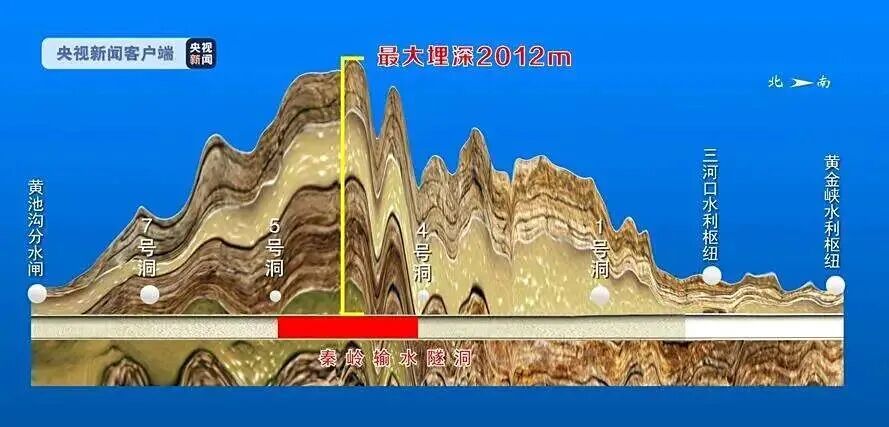

引汉济渭秦岭输水隧洞 图片源自央视新闻
引汉济渭秦岭输水隧洞全长98.3公里，隧洞长度位居世界第二、亚洲第一。作为引汉济渭工程的核心部分，该隧洞也是人类历史上第一次从底部洞穿秦岭，实现了长江与黄河在关中地区的水资源调配。
雅砻江锦屏二级水电站

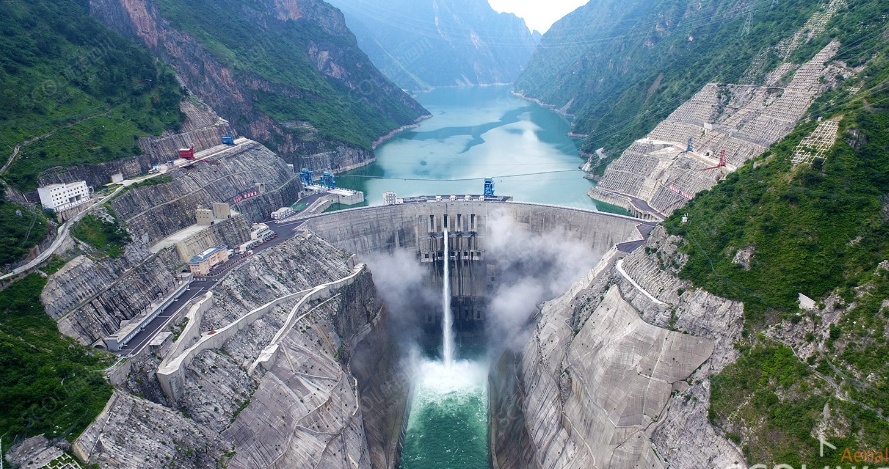

锦屏二级水电站 图片源自中国电建
锦屏二级水电站的4条引水隧洞单洞长16.7公里，隧洞总长度达120公里，平均埋深1500～2000米，最大埋深2525米，为世界埋藏最深、规模最大的水工隧洞群。工程穿越70%碳酸盐岩地层，采用多级水仓应对高压突涌水，开创深埋隧洞岩溶处理中国方案。
大渡河硬梁包水电站

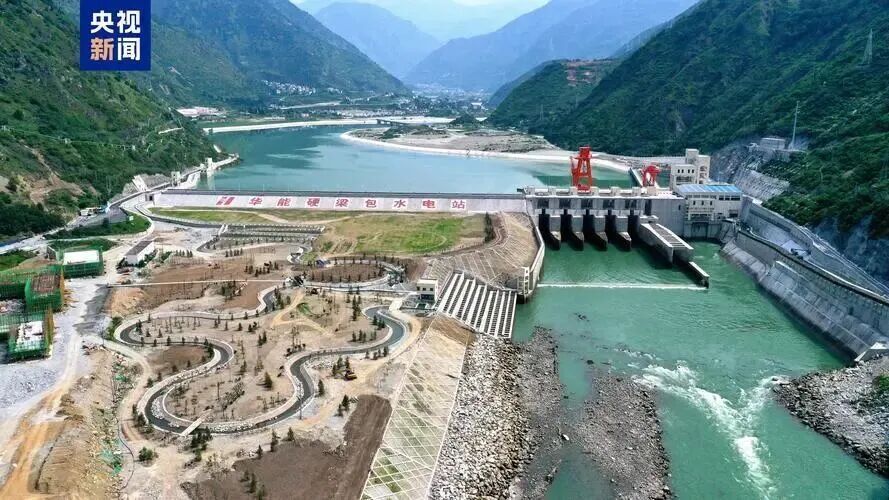

硬梁包水电站 图片源自央视新闻
位于四川泸定的硬梁包水电站，是大渡河干流梯级规划开发中的第14级电站，其引水隧洞内径13.1米，最大开挖直径16.7米，是国内已建直径最大的水工隧洞。两条总长14.4公里的隧洞，通过26米至116米的水位差实现高效发电，年发电量超51.8亿千瓦时。
你还知道哪些有代表性的水工隧洞
欢迎评论区告诉我们
来源：中国水事
