当你在松江的碧波旁散步时
是否注意到河道上藏着一群“钢铁指挥家”?
它们用闸门开合谱写水流乐章
用信息化技术演绎现代治水智慧
让我们一起解锁松江水闸的“构造密码”
探寻这些融合力学与美学的“御水神器”吧!

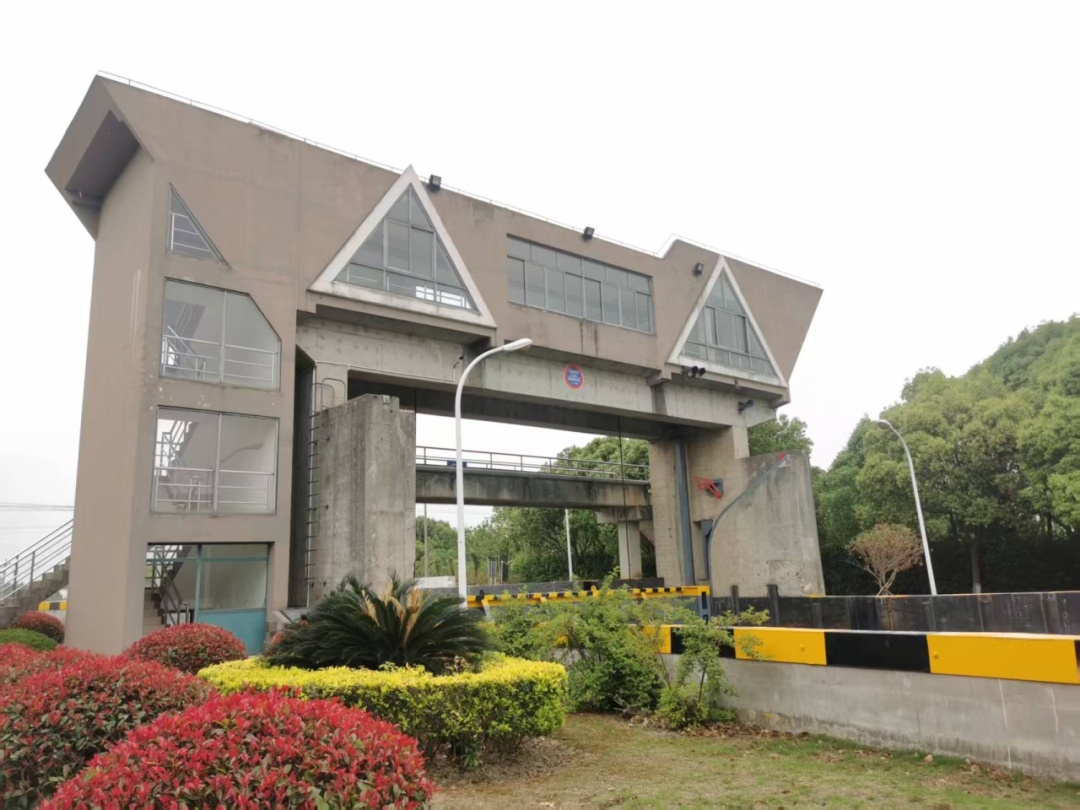

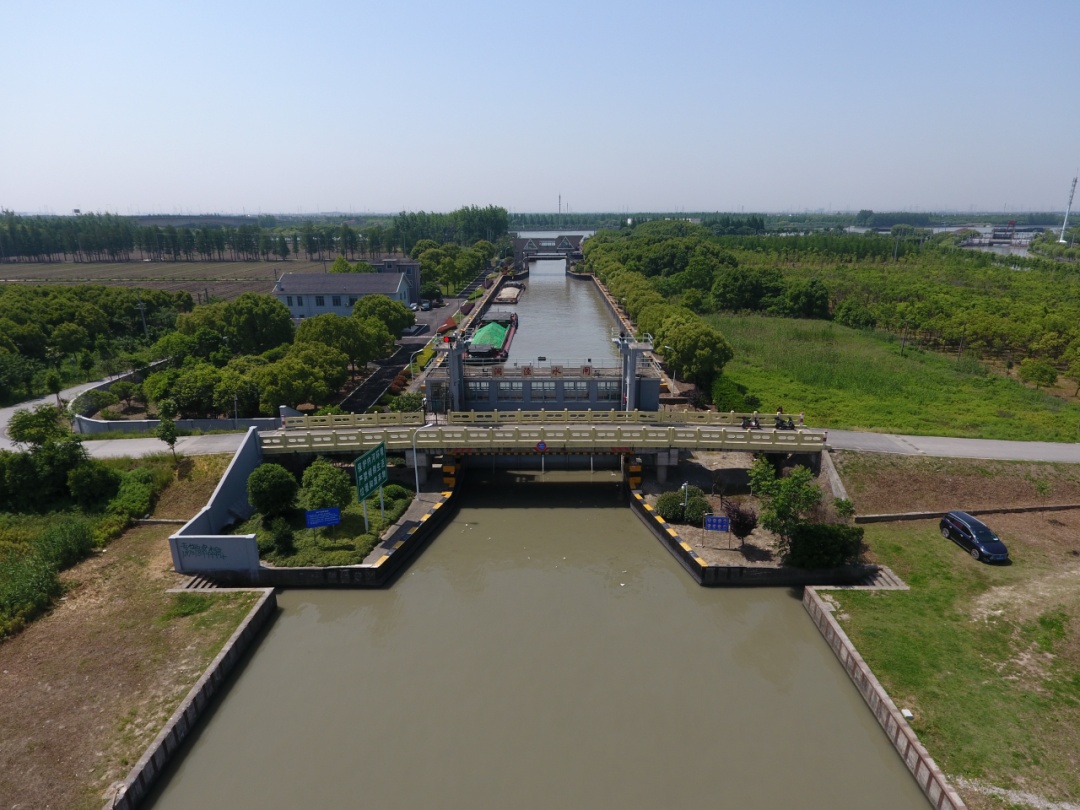

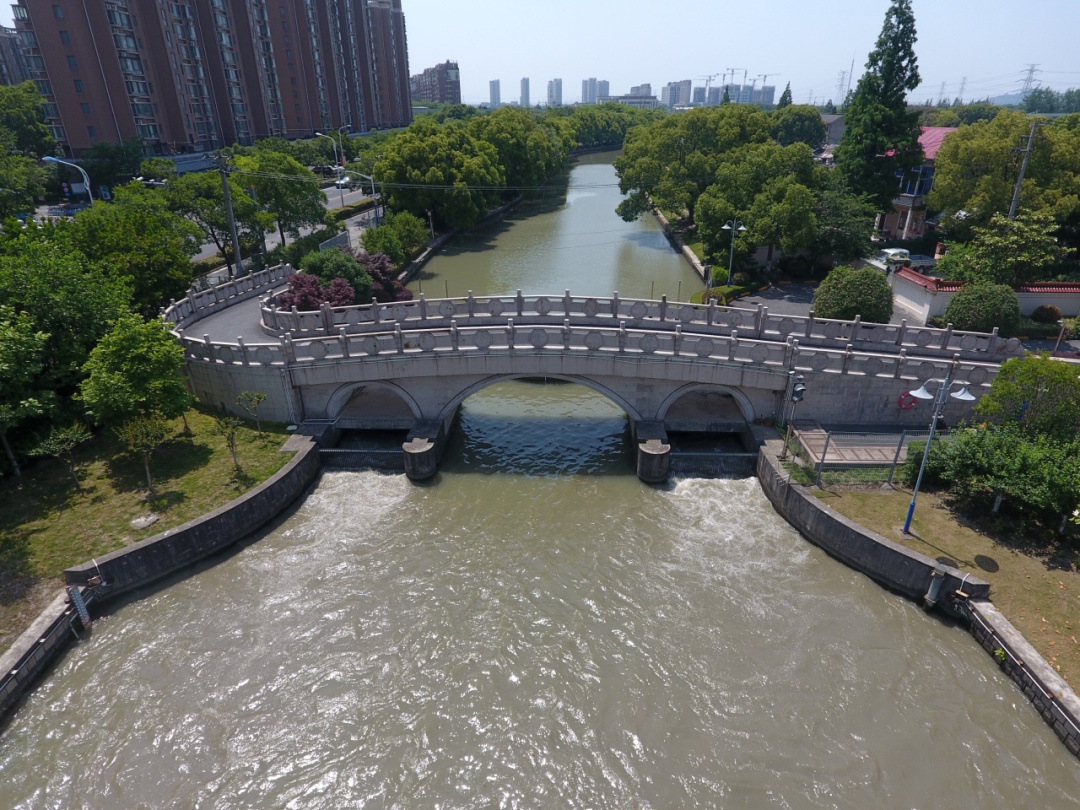

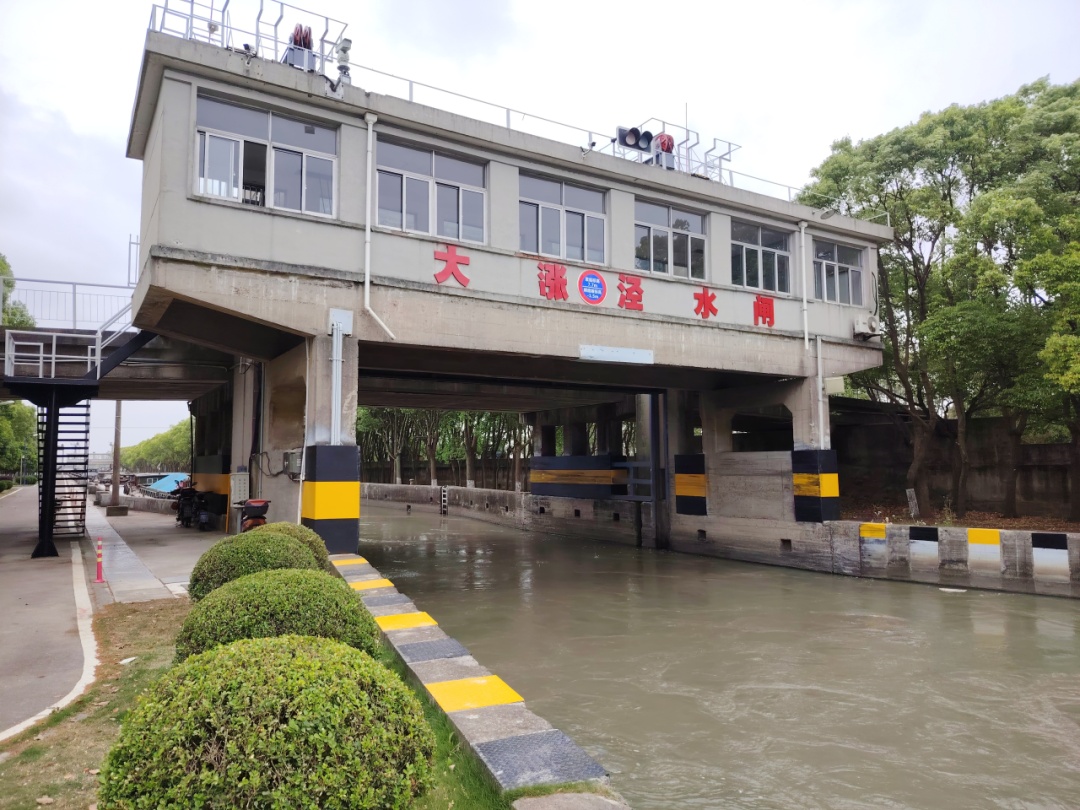

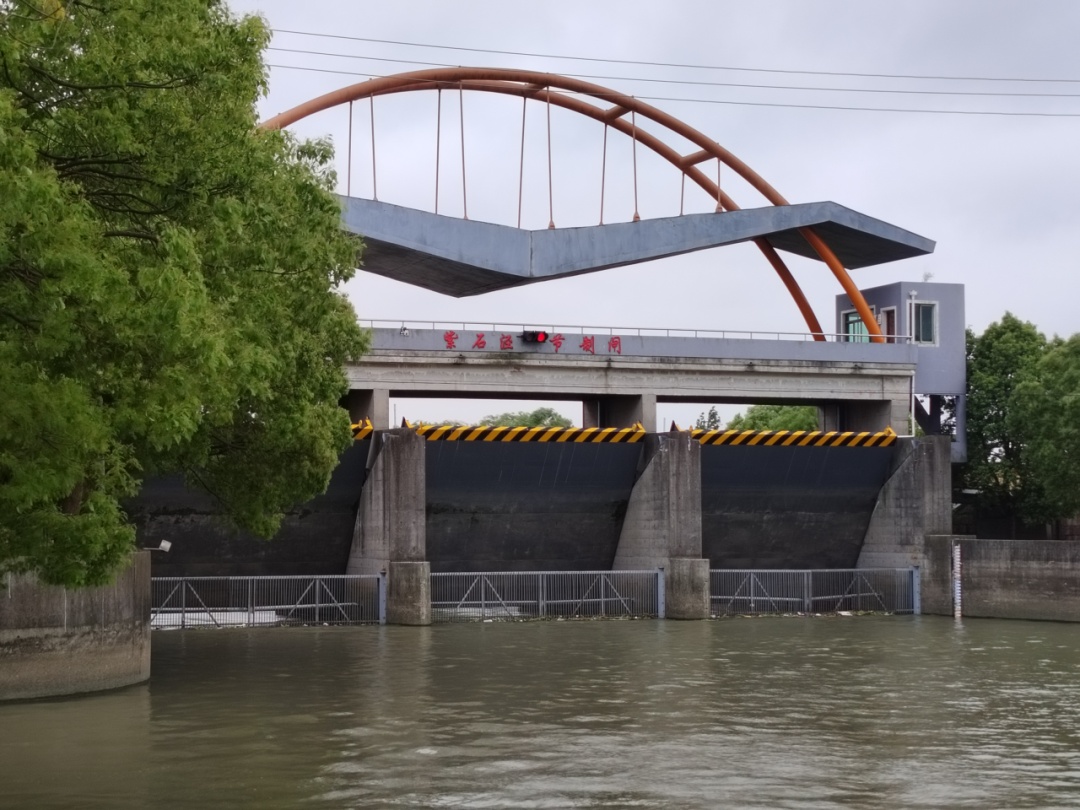

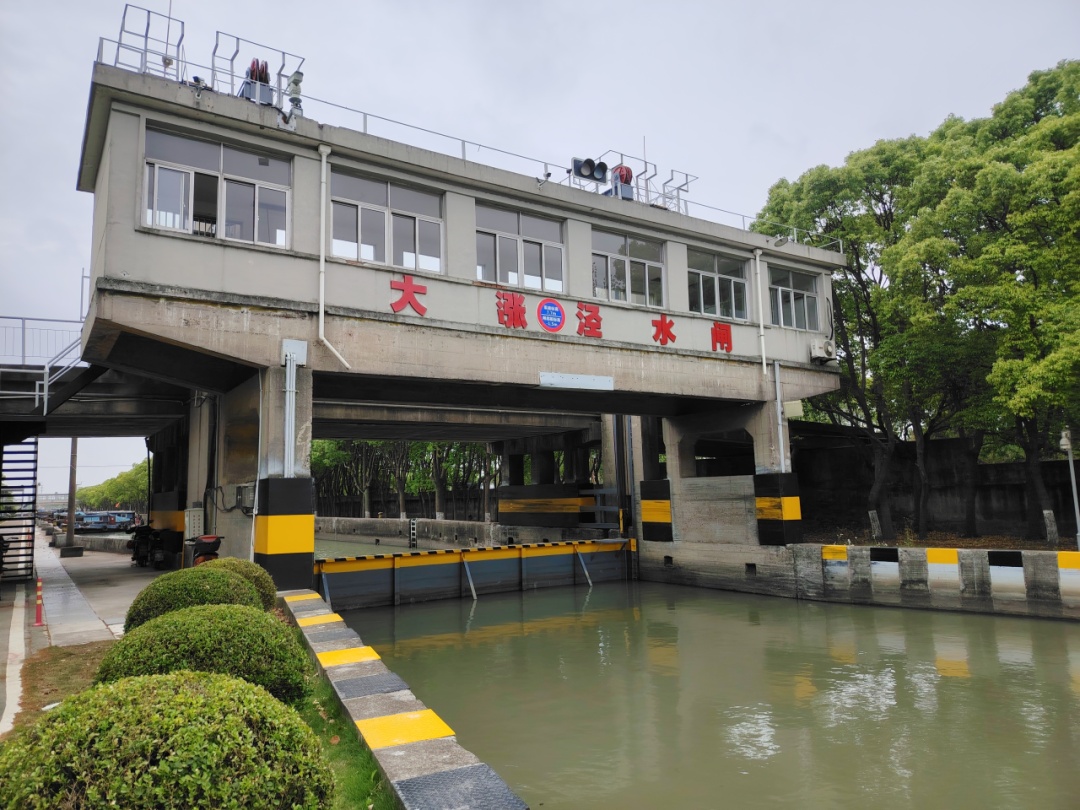

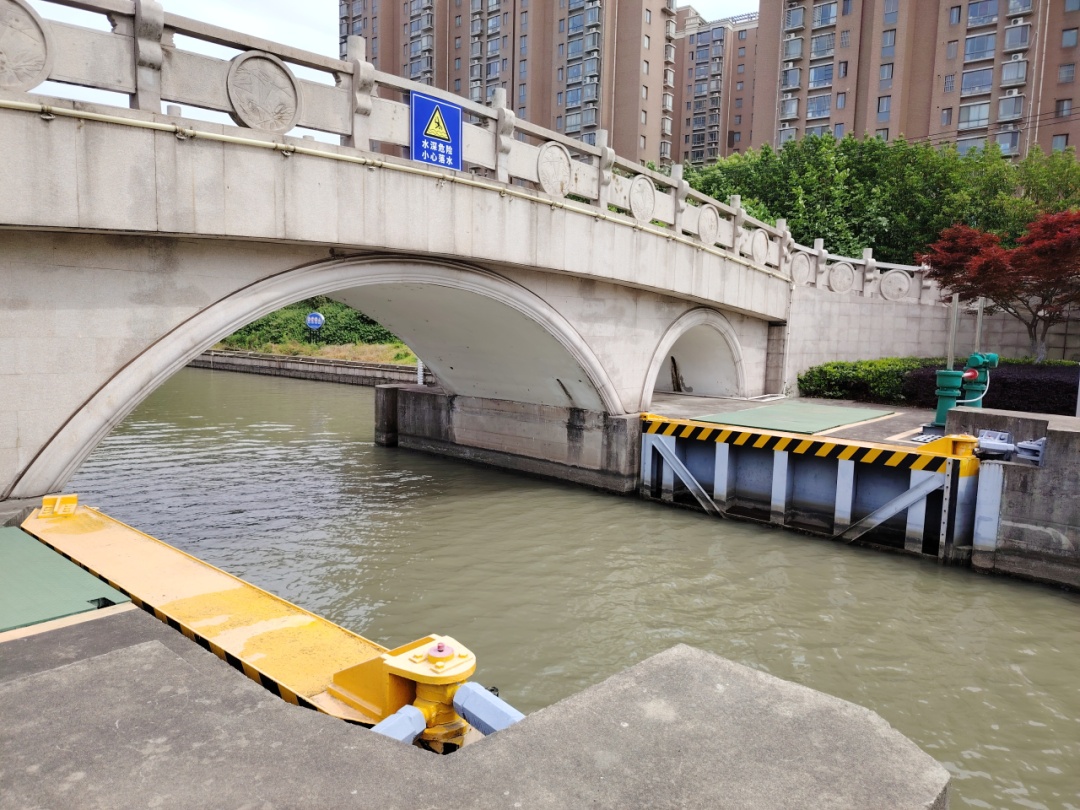

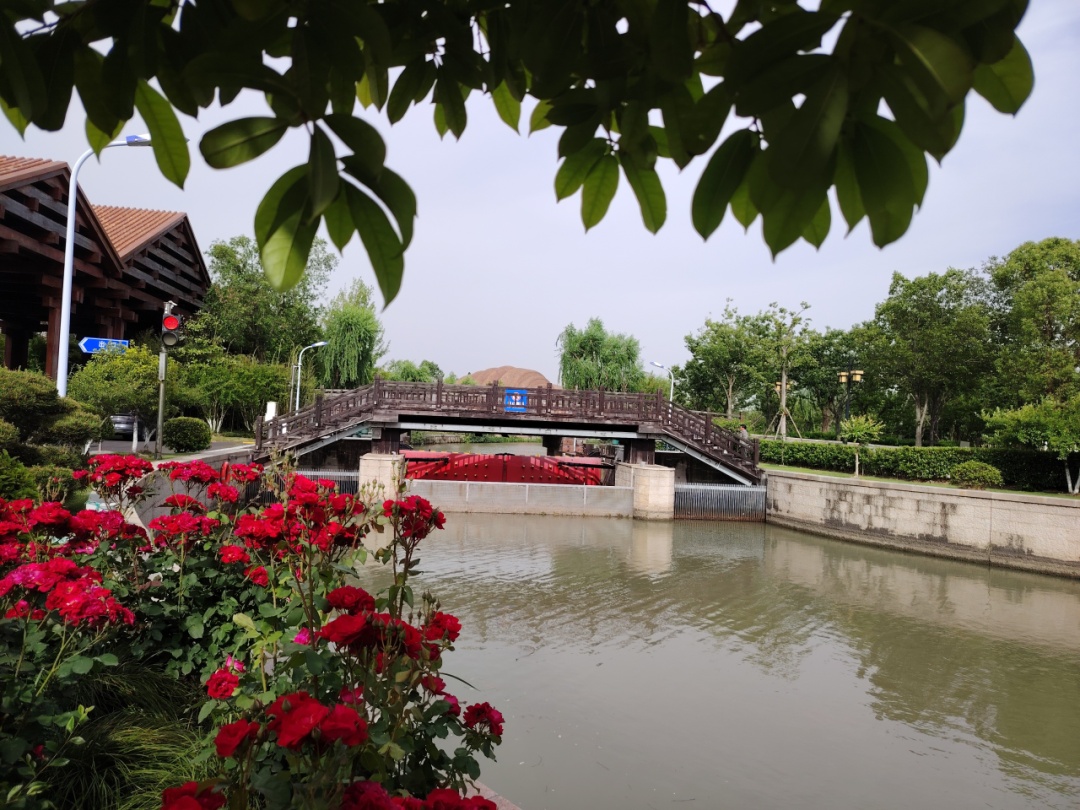

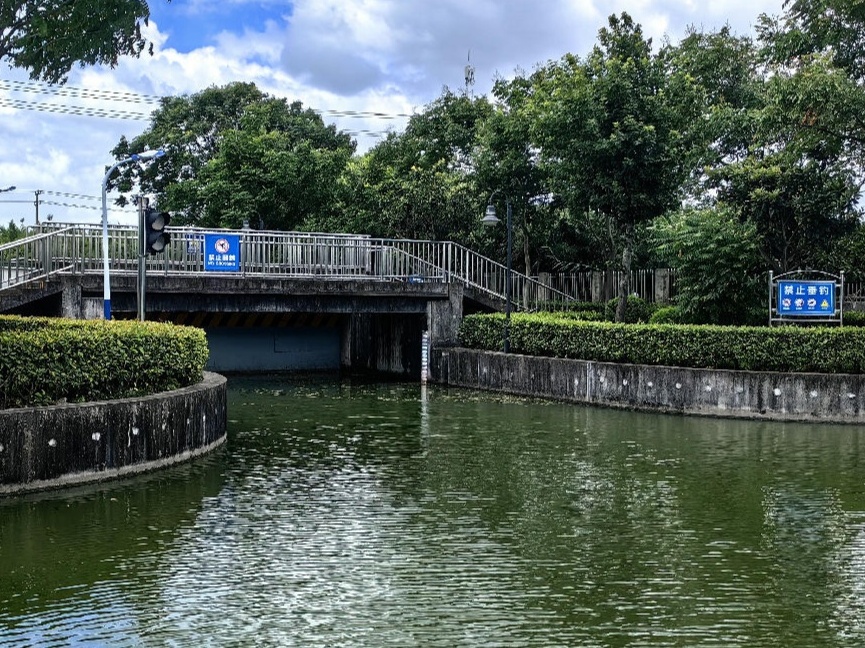

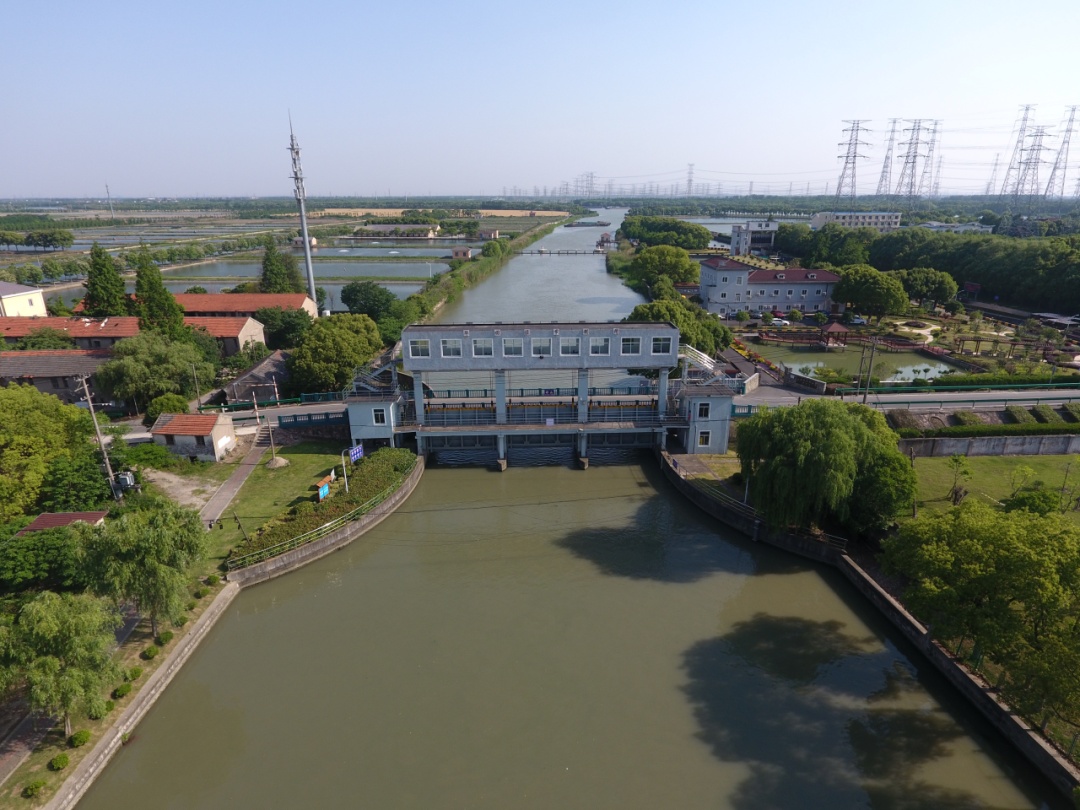

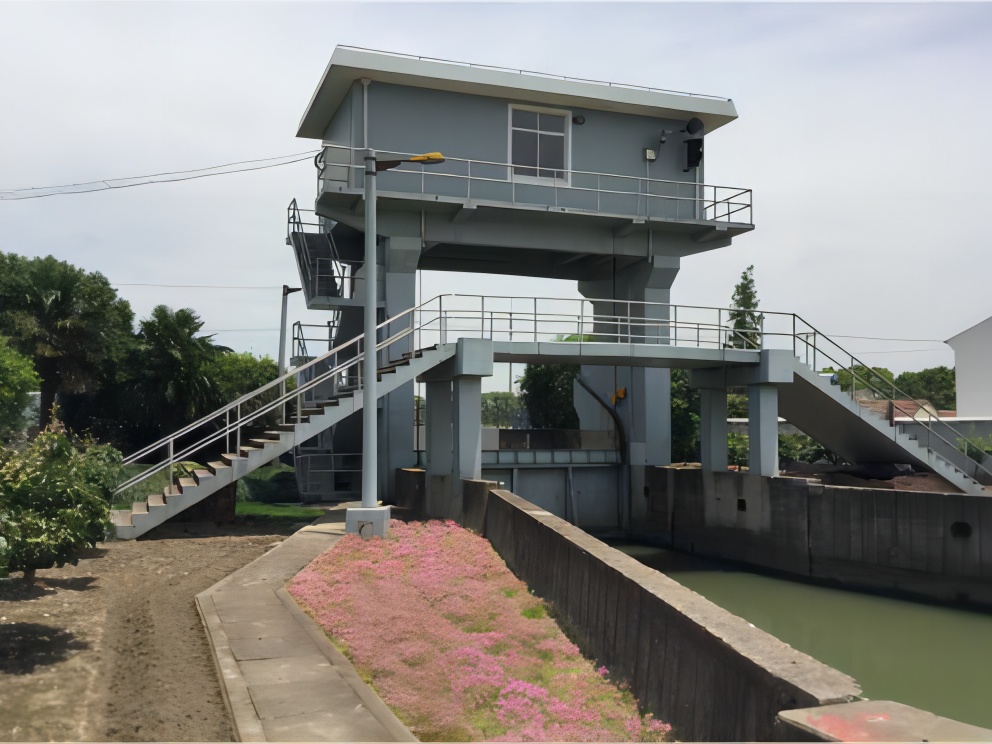

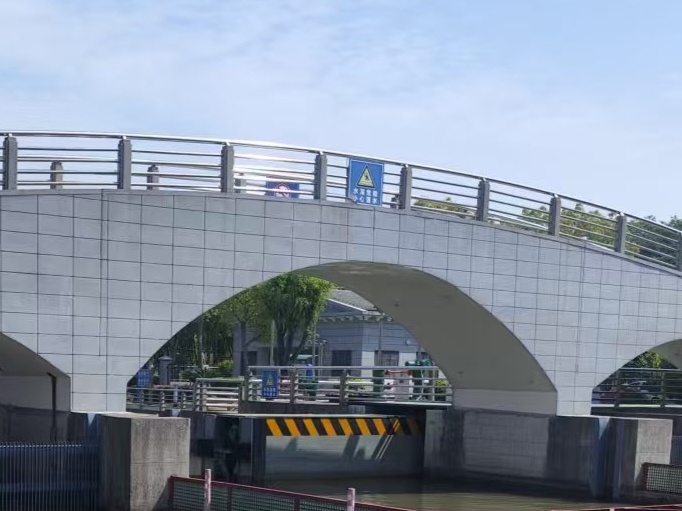

直升闸门是应用最广泛的闸门,能够满足各类泄水孔道的需求,工作的时候借助启闭机的力量沿着垂直方向直接上升或下降来控制水流。大涨泾船闸、华田泾节制闸、华田泾水闸和紫石泾船闸等用最简单的结构控制水流,汛期担当“河道守门员”,旱季化身“蓄水小管家”,是水利界的“极简美学大师”。
左右滑动查看照片

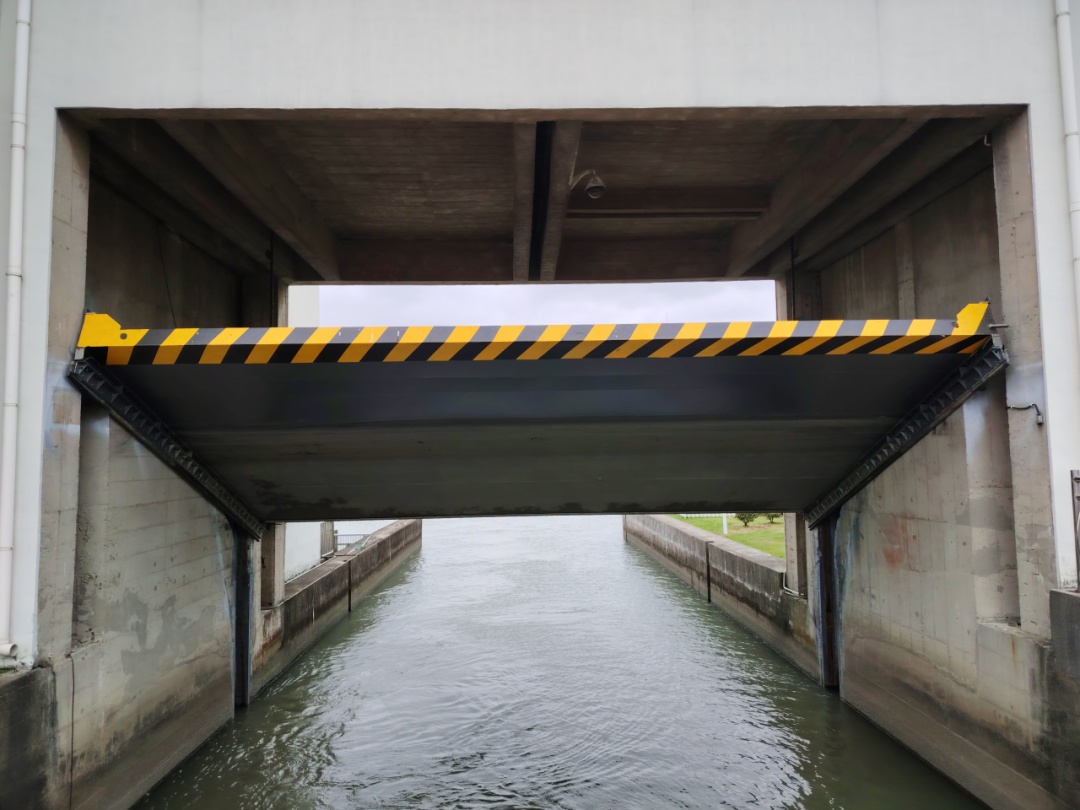

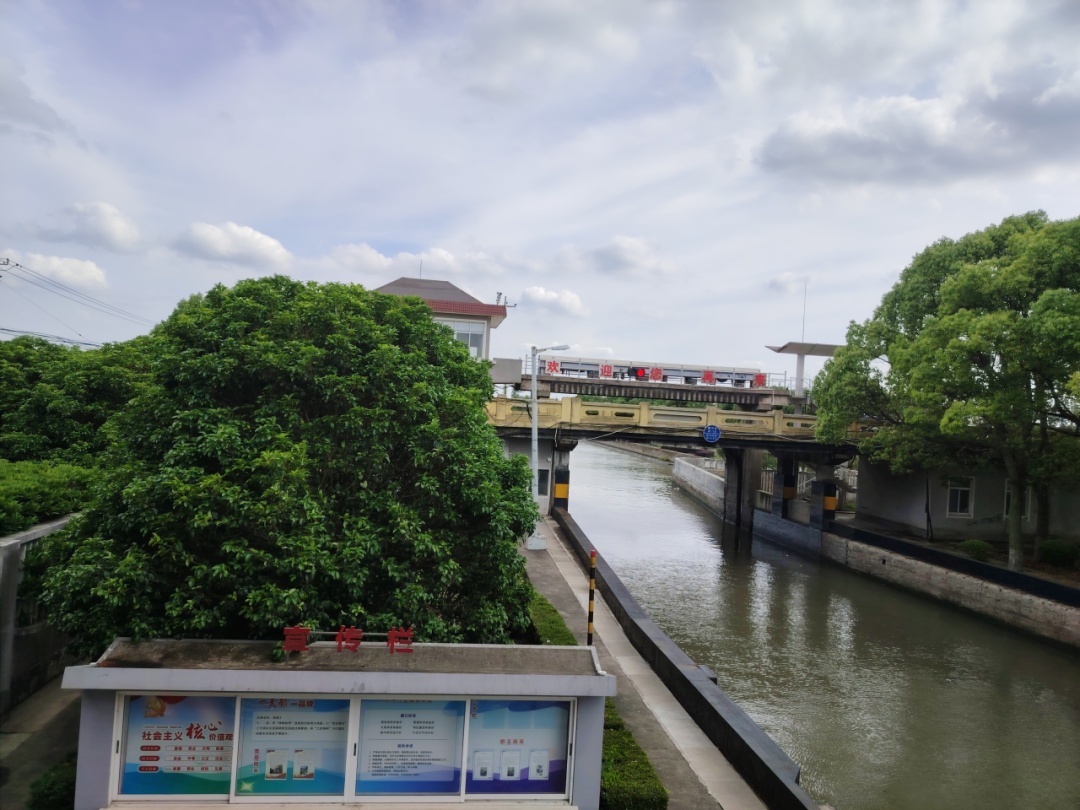

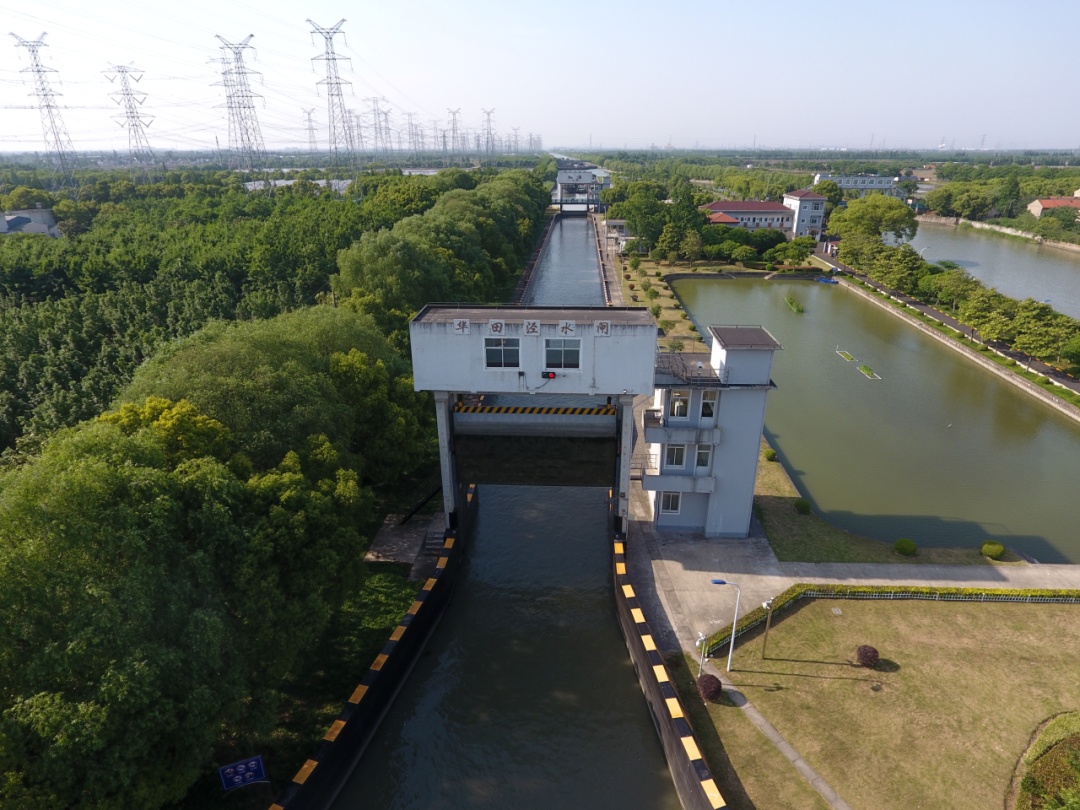

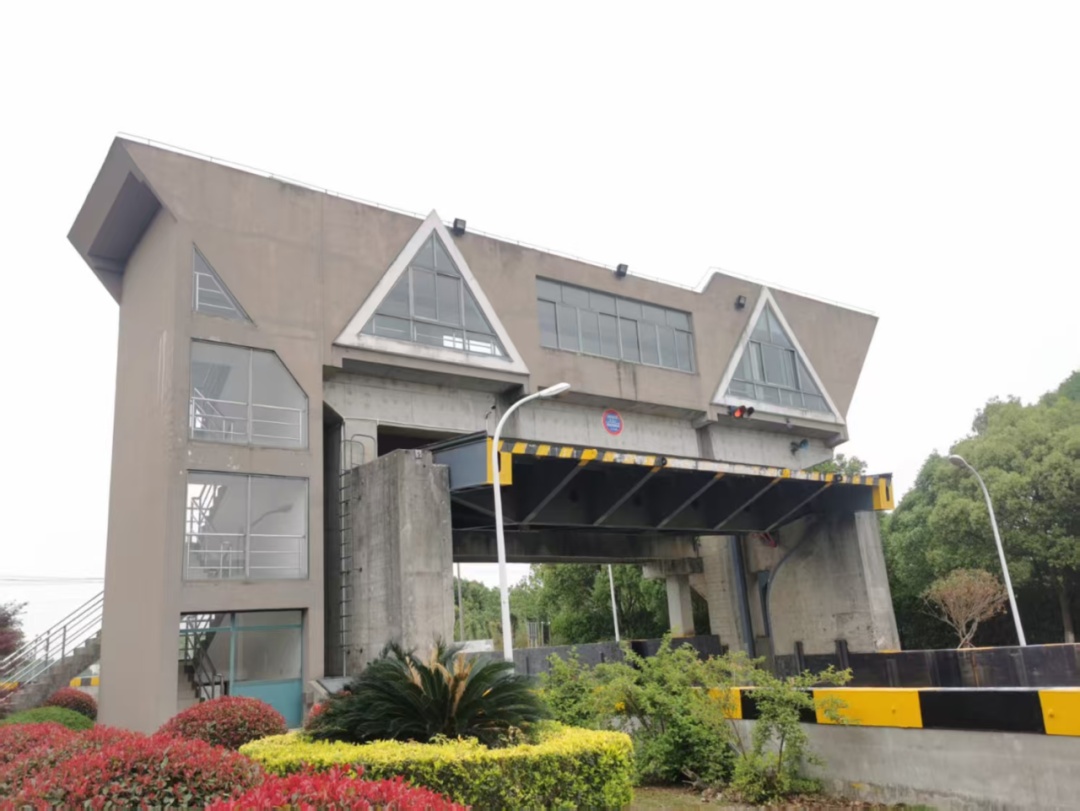

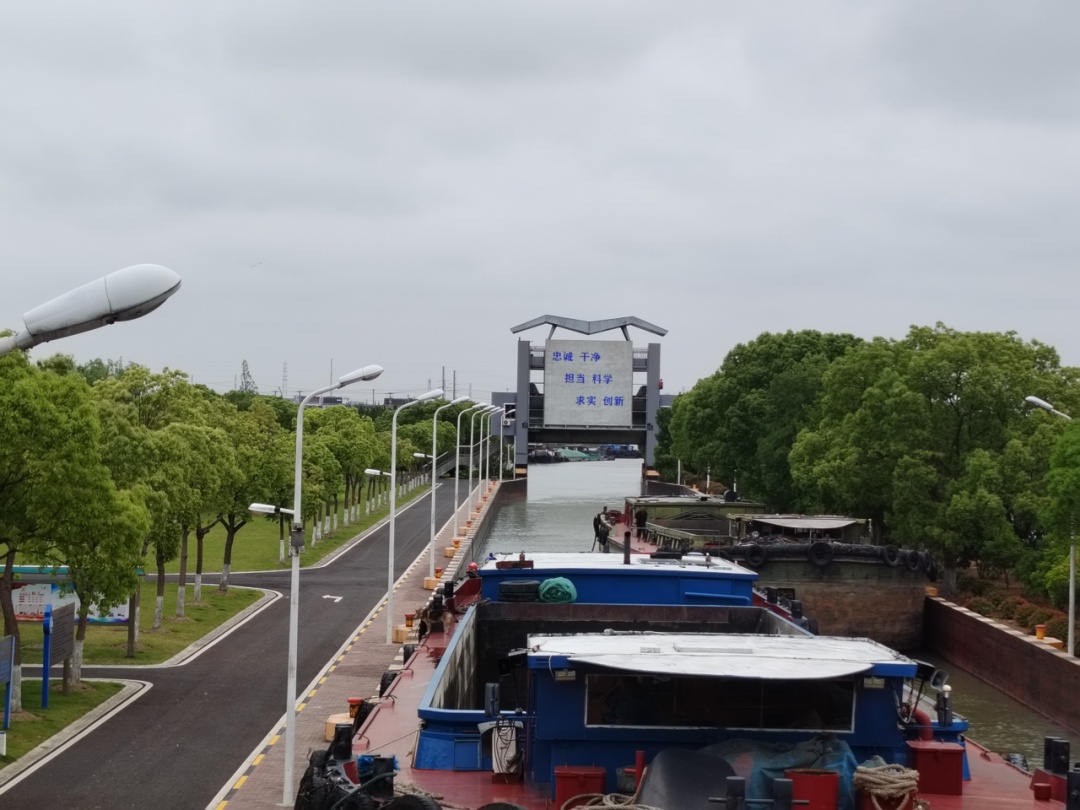

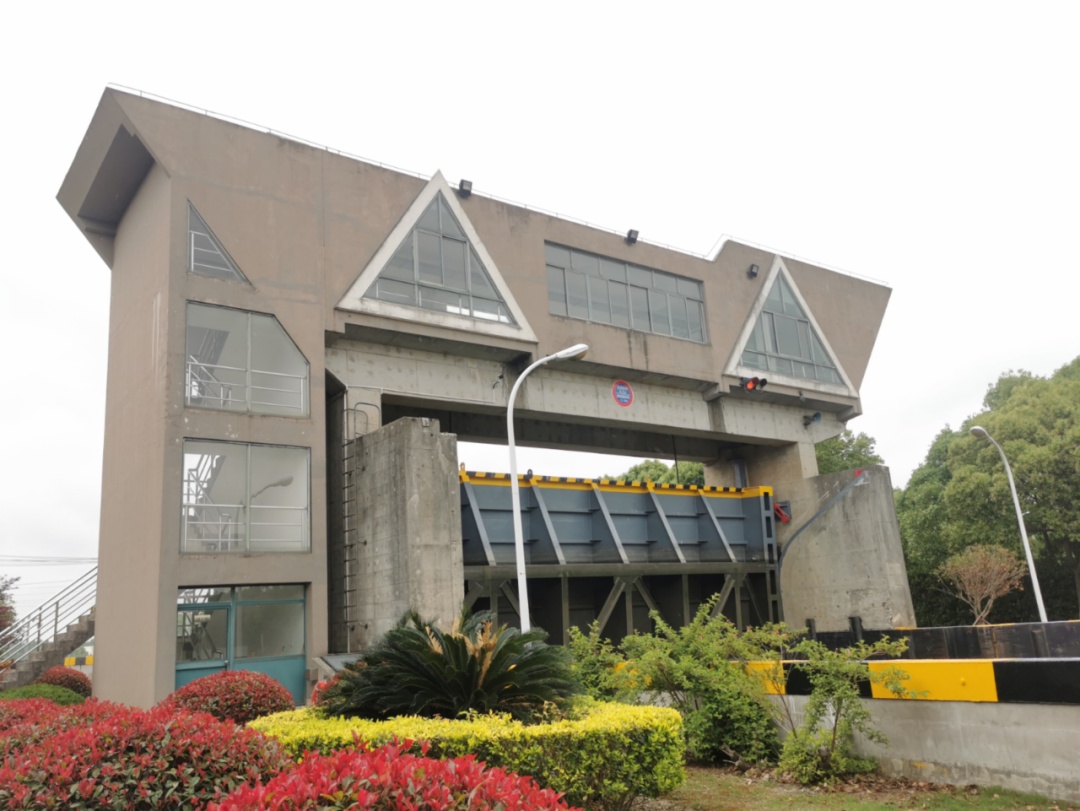

洞泾南船闸、大涨泾泵闸、油墩港节制闸的升卧式闸门是一种“站着上岗,躺着休息”、沿折线轨道运动的平面闸门,平时直立在河道中。当需要放水或通航时,闸门先会直线上升,然后顶部向一侧优雅地翻转倒下,最后平躺在支撑结构上,把通道让出来。这种“仰卧起坐”式的独特运行方式,使它兼具平面直升闸门和弧形闸门的优点,在有限空间内实现高效的水流控制。
左右滑动查看照片

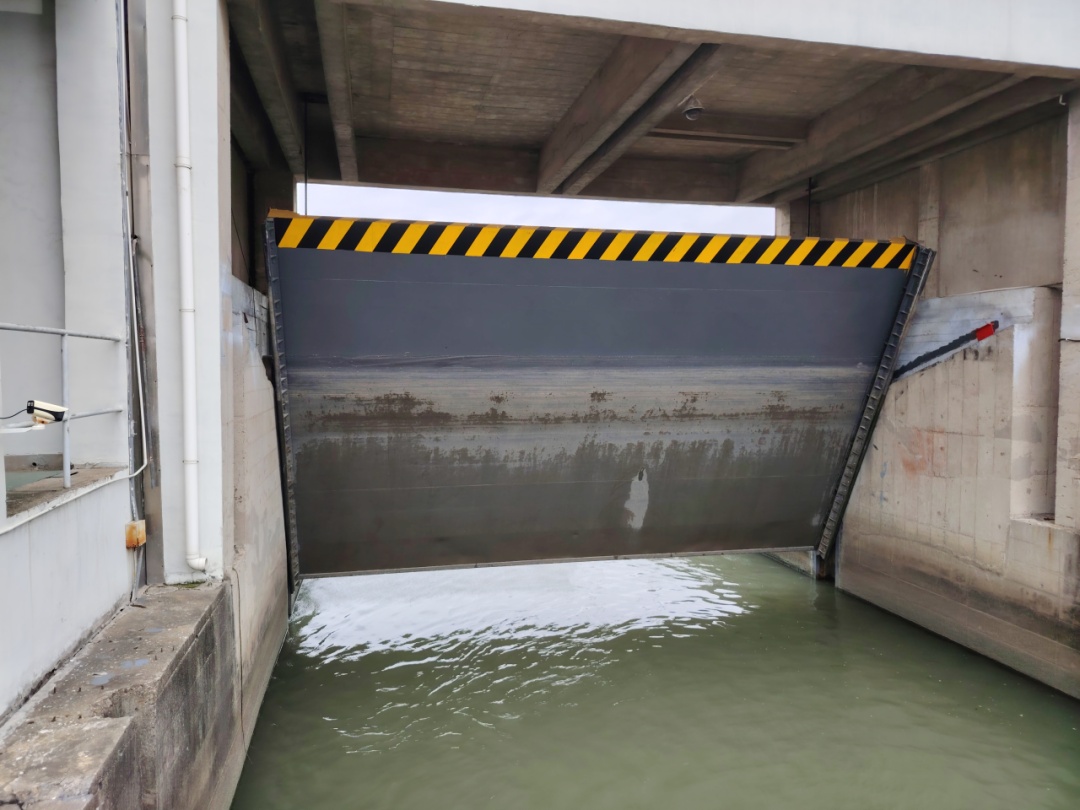

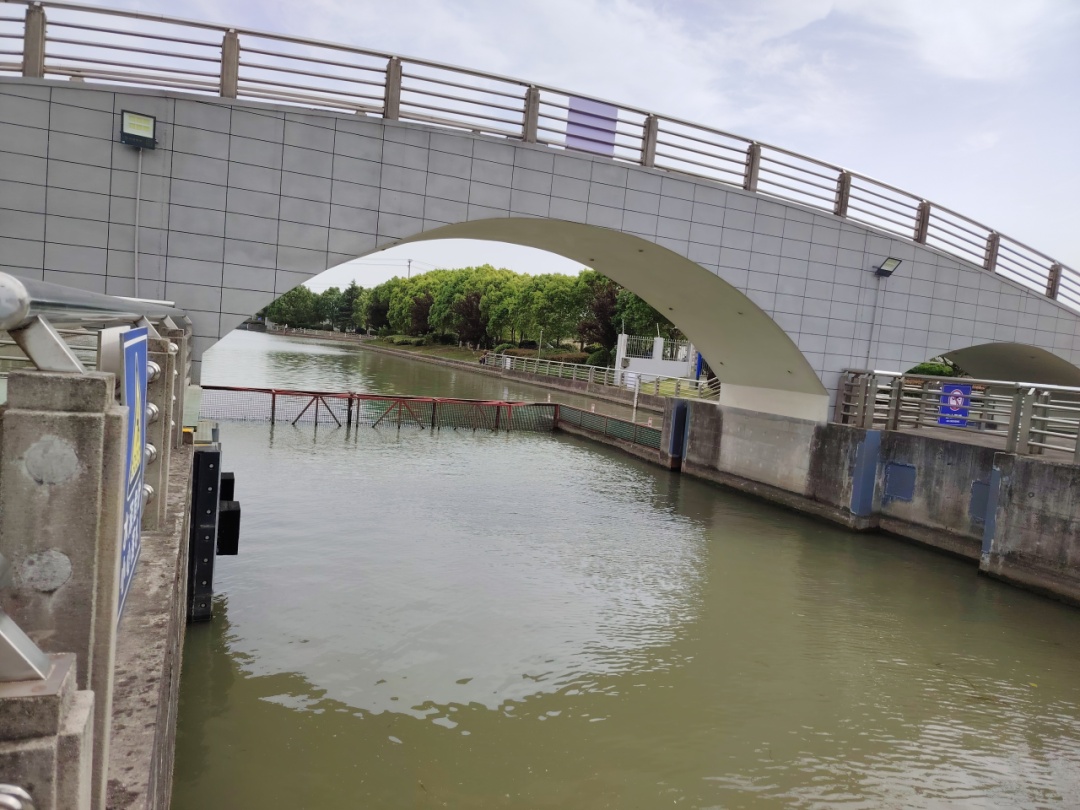

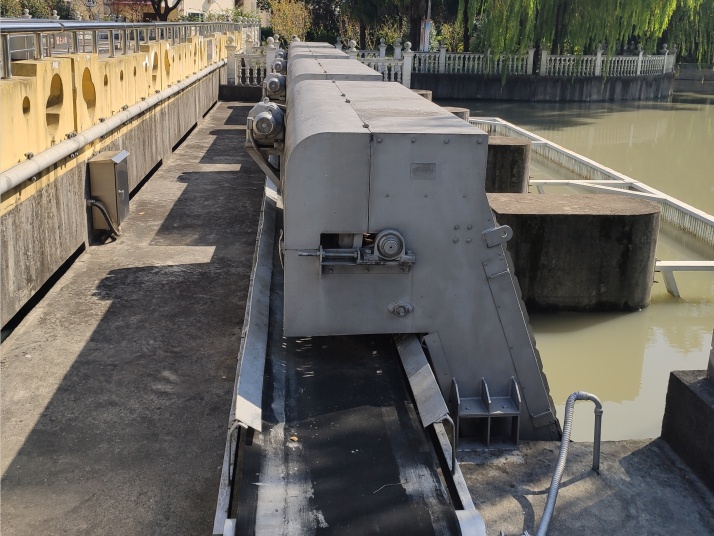

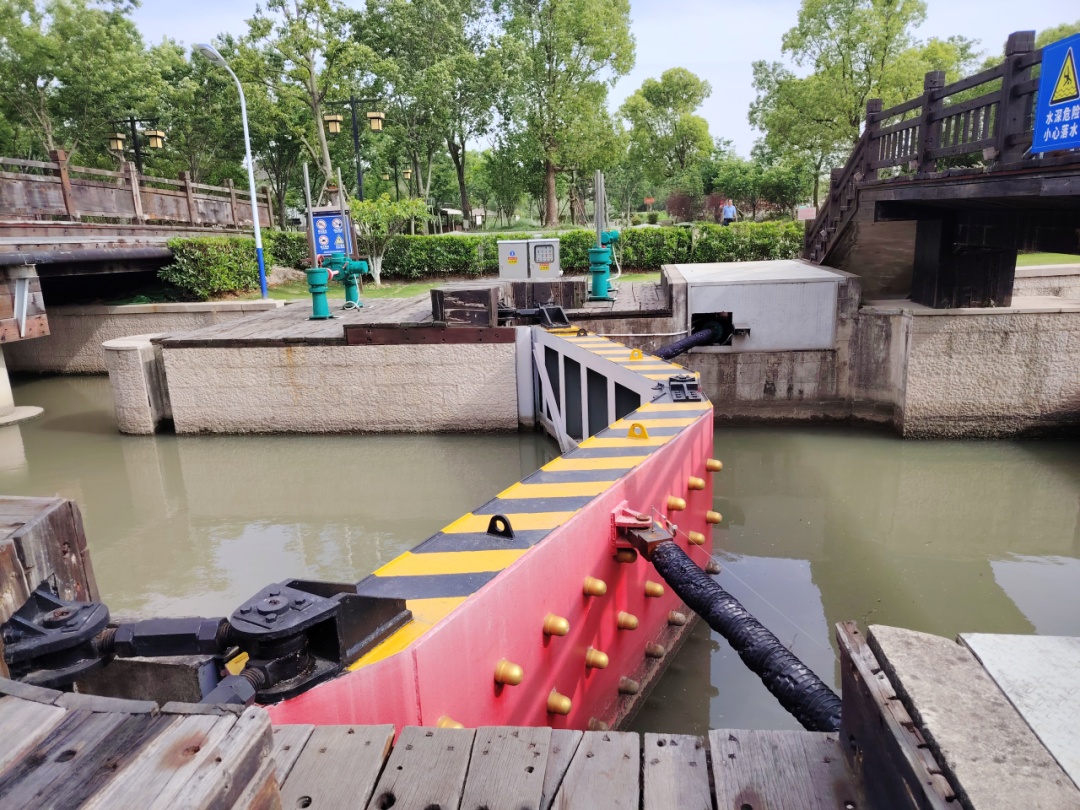

横拉式平面闸门就像个灵活的滑板高手,开合间表演“凌波微步”,横向漂移轻松hold住全场!高梁泾泵闸、二里泾西河泵闸和高梁泾水闸等在双向水压环境中,闸门支承部分置于边梁上,行走部件分设在门库顶部轨道和水下门坑轨道的门叶对角线上,部分配备密闭气箱“轻装上阵”,有的暗藏“减压神器”输水平压小门。如果闸孔无净空限制还可在顶部架设轨道,将门叶支承行走部分放在上面,这种开敞式设计使检查维护更加便利。
左右滑动查看照片

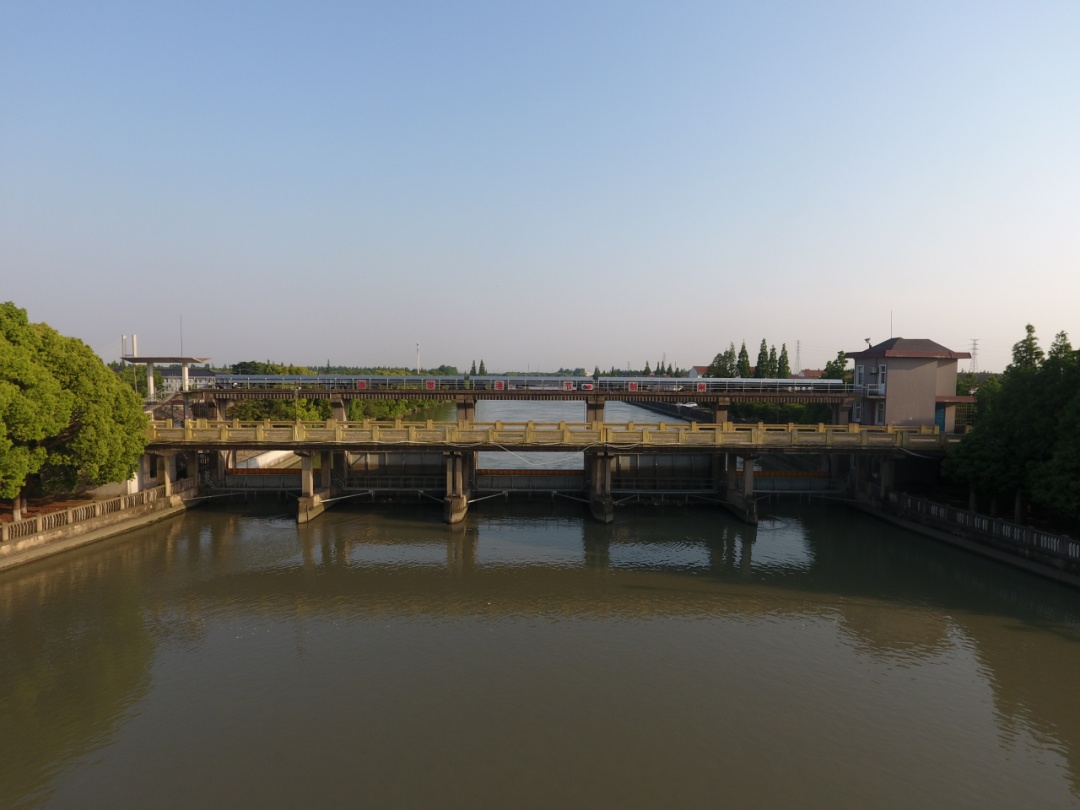

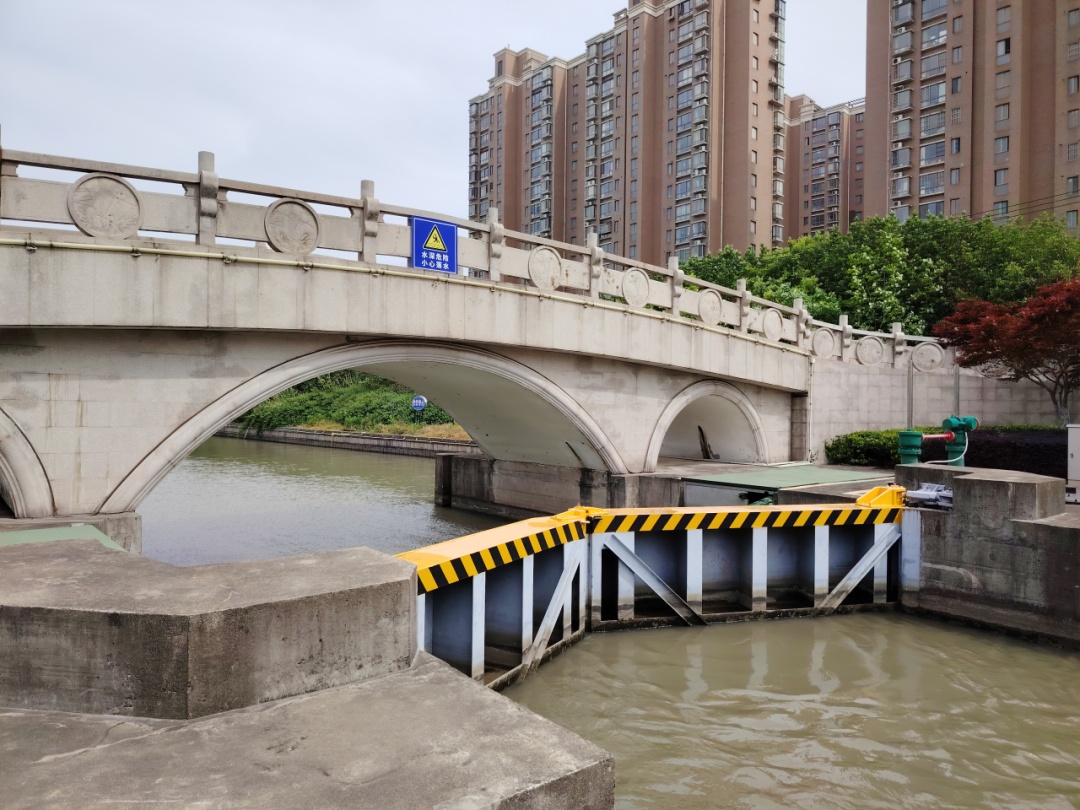

银河西泵闸和银河东泵闸的闸门,由两扇门叶组成,并各自绕两端的竖轴进行启闭。当需要闭合水道时,两扇门叶从两侧相向转动,顶部交汇成标准的“人”字形,如屏障般稳稳锁住水流;而当开启时,它们又以竖轴为支点向两岸缓缓旋启,让出开阔的通行空间。这种“双人共舞”式的运行方式,凭借两扇门叶的协同发力,不仅能轻松应对大跨度的水闸需求,还能以较小的启闭力实现高效的水利调控,展示出机械美学与工程智慧的融合。
左右滑动查看照片

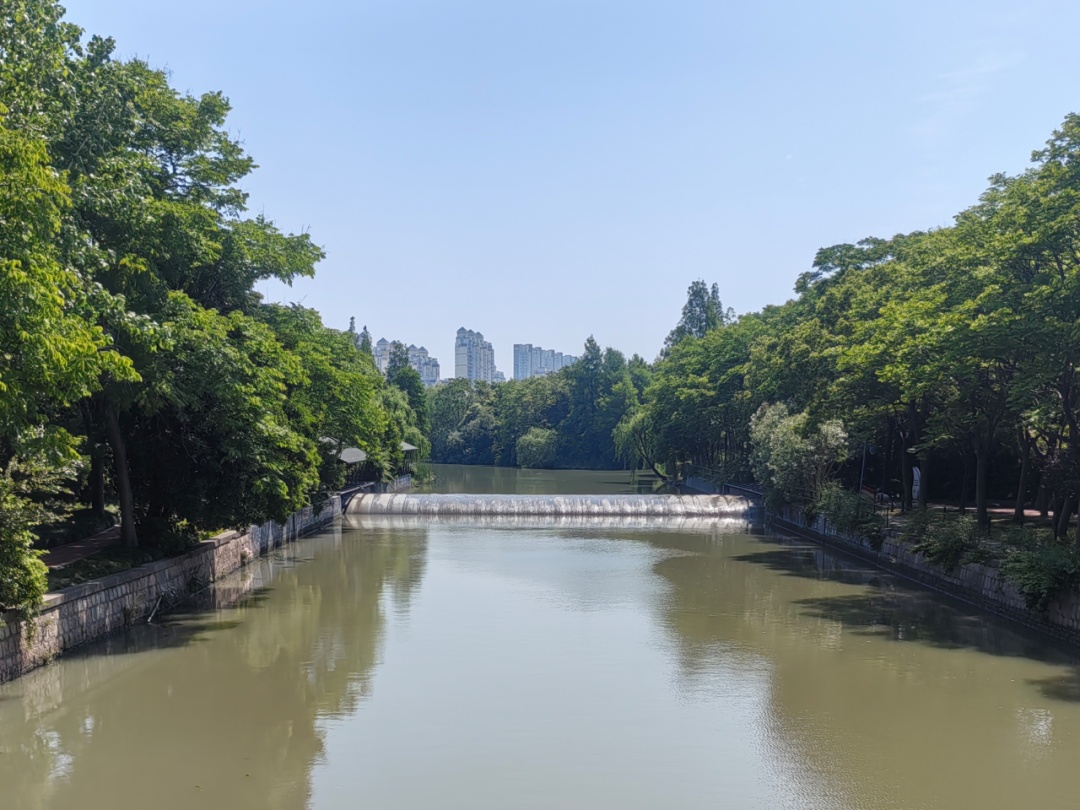

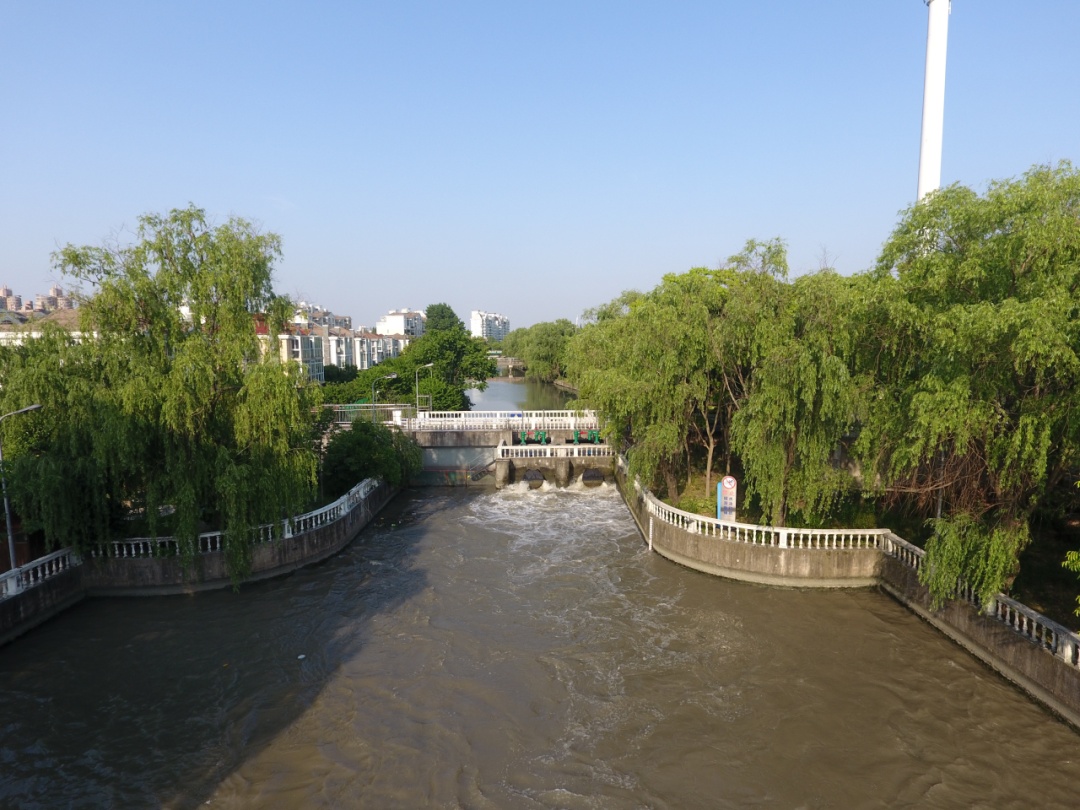

谁说水利工程只能是冷冰冰的钢筋混凝土?杨簖塘橡胶坝用柔韧之躯颠覆了传统水坝的笨重形象,充泄之间尽显智慧之美。橡胶坝由高强度合成纤维织物做受力骨架,内外涂敷橡胶作保护层,像一条巨型密封布袋锚固在基础底板上。当“吸入”水流或空气时,坝体便如吹胀的气囊般舒展站立,在河面筑起一道灵动的“橡胶长城”;而当“呼出”内部介质,它又温顺地平铺于河床上,化作粼粼波光下的隐形守护者,不阻河流奔涌。这种随需而变的“呼吸式”运作,不仅兼具造价低廉、施工快捷的优势,还让水位调控更加灵活方便,尽显水利工程的刚柔并济。
杨簖塘橡胶坝未充水时隐藏在水下
杨簖塘橡胶坝充水时浮出水面
听说过会“隐身”的闸门吗?在古浦塘河畔,藏着一位神奇的“水中魔术师”——古浦塘泵闸。作为松江区唯一采用下沉式横轴弧形闸门的水(泵)闸,它“发力”轻松,闸门启闭时较之相同孔口面积的平面闸门启闭力要小得多,开启时,闸门向下绕圆弧半径上的水平铰轴转动,灵巧地潜入水底至与底槛平齐,演绎着现实版“水遁术”。整个启闭过程既看不见金属碰撞的火花,也寻不着机械运转的痕迹,只余水面荡开的涟漪见证这场惊艳的“水中魔术”。

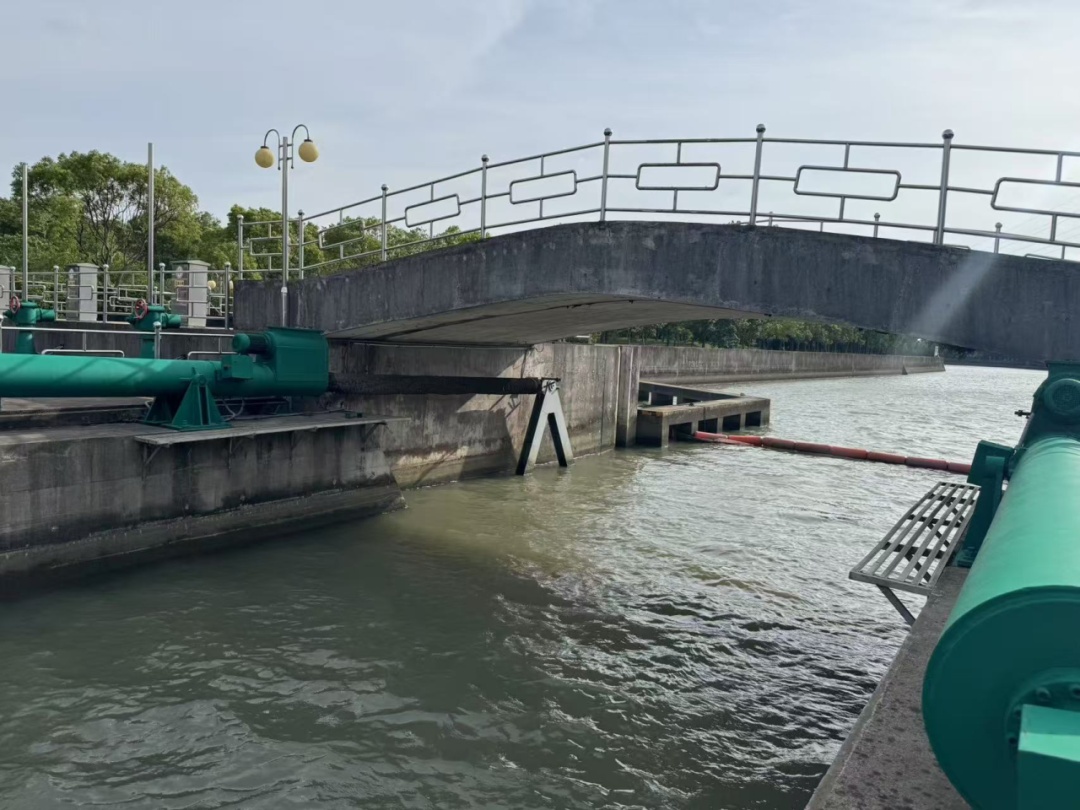

古浦塘泵闸开启后闸门隐入水下

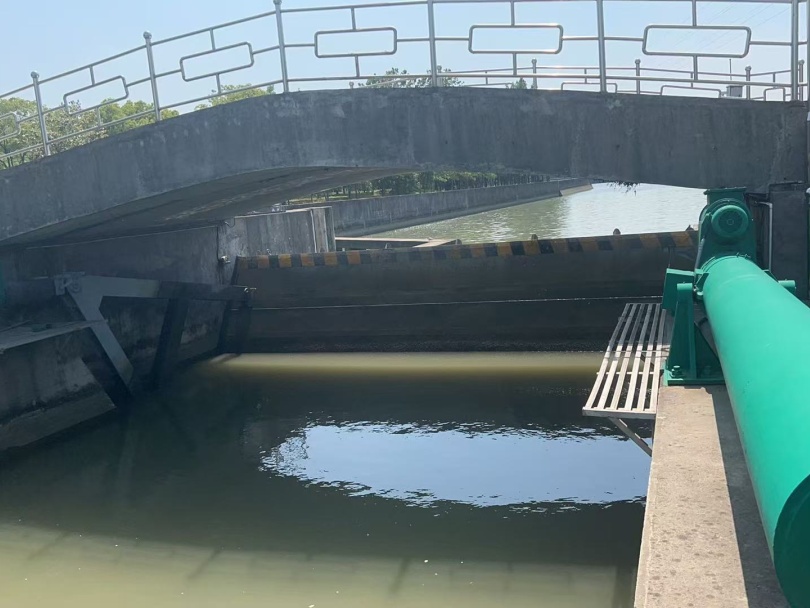

古浦塘泵闸关闭后闸门向水面抬升
在水利工程的奇妙世界里,沉箱式浮运闸就像“水上乐高”通过控制沉箱的浮沉实现快速安装与拆卸,它融合了沉箱结构与浮运技术,靠充水组件给舱室注水,让沉箱“变身”下沉,填缝密封完成任务;排水组件又能排空积水,借浮力让沉箱“轻盈上浮”,再用拖船、起重机轻松运走拆卸。松江建设河水闸便是这一技术的生动实践——重达1125吨的薄壁空箱体,通过浮运“奔赴”闸址完成安装组合,水闸底部为沉箱,为上海市郊首例。
建设河水闸是上海市郊首例采用浮运方法建造的水闸
在松江水网的肌理深处,石家浜、外浜河等涵闸如难以察觉的“水利忍者”,以遁地术编织着水系的毛细血管。它们个头不大,隐藏在地下或者堤岸之中,是连接渠道和河流、湖泊等水体的小型水闸,但看似朴素的混凝土结构里,暗藏四两拨千斤的治水智慧。如潜龙吐息,将江河清流注入阡陌渠道;若玄龟镇水,将内涝浊浪阻隔于田畴之外。日月星辰倒映在平静的渠道水面,这是隐形卫兵用沉默站岗写下的守护诗篇。

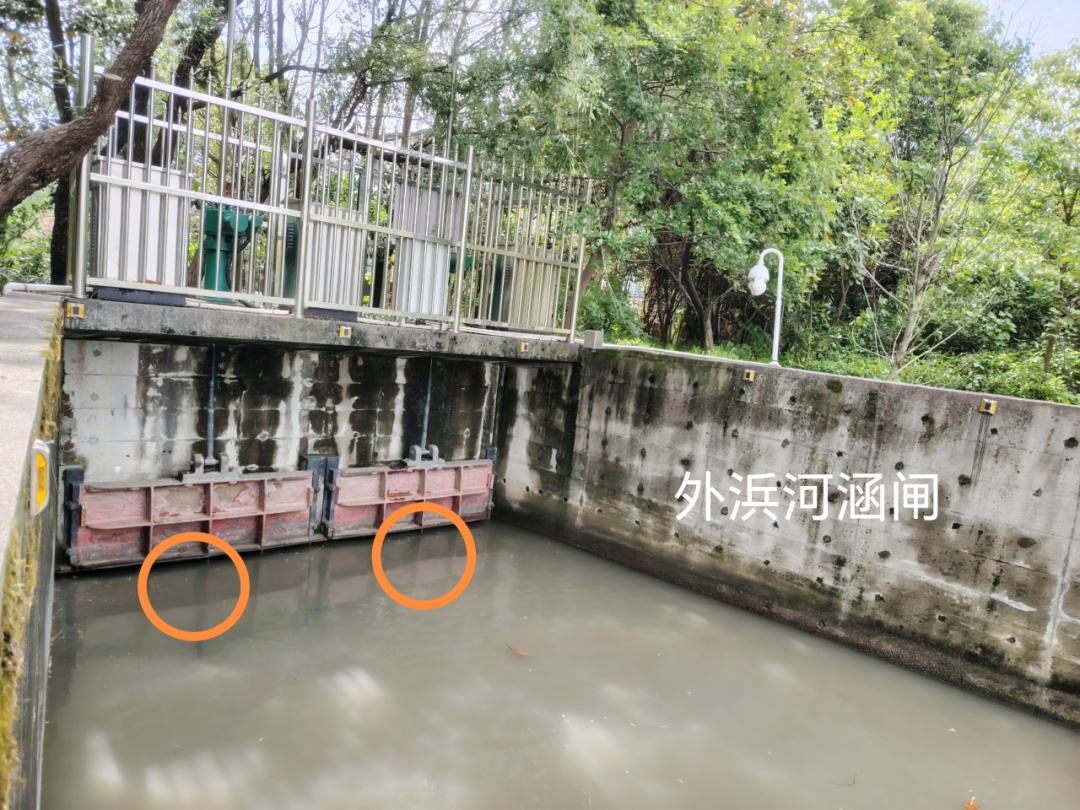

外浜河涵闸

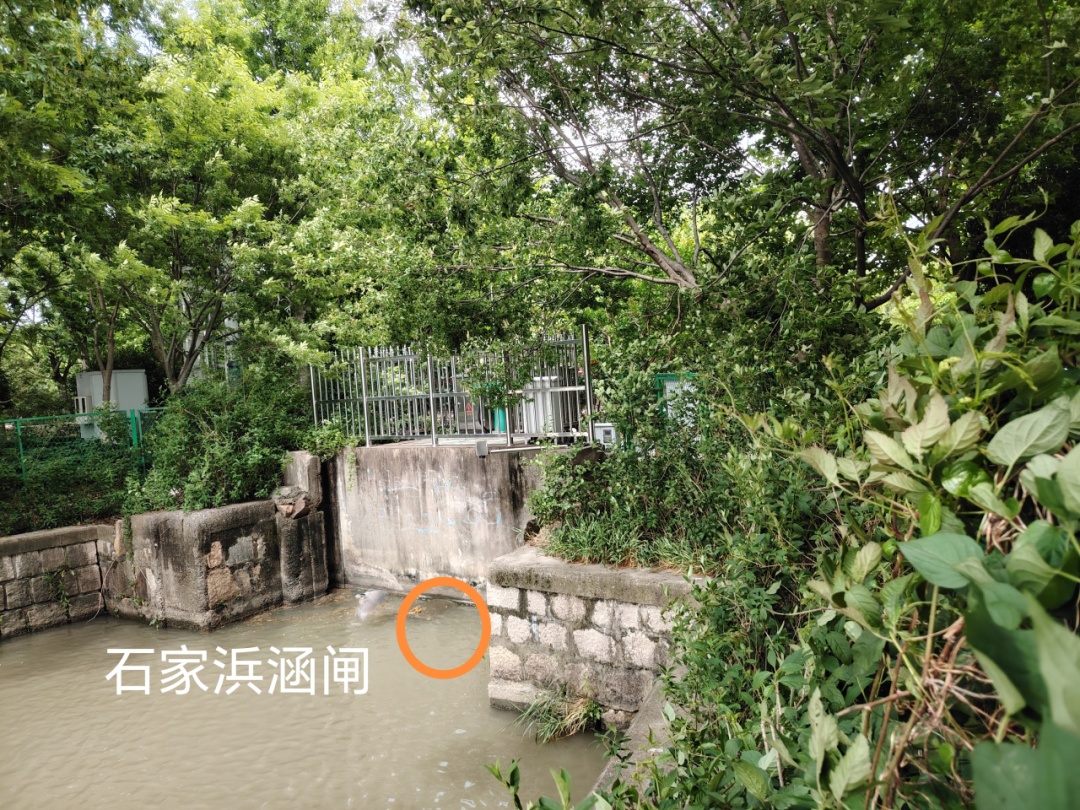

石家浜涵闸
朝霞暮色轮回为万物镀上金边
松江水闸的守护永不停歇
经过水闸时不妨驻足
听听闸门启闭的浑厚低吟
在这里
硬核科技与江南水韵奇妙交融
织就松江安澜的守护网
而我们更期待与您携手
让每滴穿越闸门的水珠
都携着智慧治水的密码
奔向更加清亮的未来!
松江区水务局供稿
