“集成创新、都市营造”2023上海基础设施品质提升设计成果展已于5月31日在上海城市规划展示馆拉开序幕。
本次展览以“集成创新，都市营造”为主题，聚焦聚集多专业联合创新设计和多部门协同都市营造，内容包括飞跃拓展长三角大都市圈的市域铁路系列、焕发都市高品质生活的轨道交通网络、确保日常生活美好源泉的各类市政场站等设计成果，呈现出市重大工程从机制创新、总体策划、联创设计、协同管理、推进建设等全生命周期的一系列新思考和新实践，凸显出不同的基础设施对塑造高品质城市空间、推动周边区域一体化发展的积极作用。

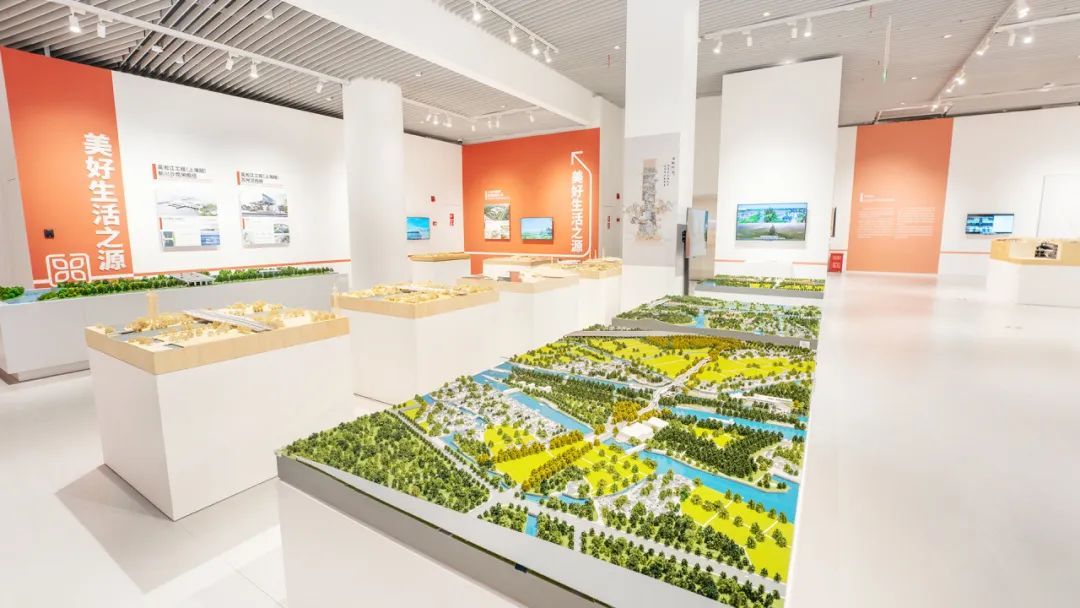

美好生活之源｜市政场站
该版块展示了泵、闸、井、站、厂等市政场站设施转型为城市家具的成果，使基础设施在守护城市安全的同时也是可阅读的城市建筑。
展览共展出水务、水利、环境等领域特色项目，包括竹园白龙港污水连通管工程、合流污水一期复线工程、中央商务区排水泵站工程、闸北水厂改建工程、吴淞江工程（上海段）苏州河西闸、吴淞江工程（上海段）新川沙泵闸枢纽、油墩港航道整治工程、淀东水利枢纽、上海生物能源再利用项目三期工程等优秀成果。
百年水厂 与古为新
闸 北 水 厂 改 建 工 程
闸北水厂改建工程位于闸殷路东侧、清水河南侧地块，为市重点推进项目，建筑面积约2.3万平方米，地上建筑面积约2万平方米。闸北水厂始建于20世纪20年代，水厂中老办公楼、出水泵房和水塔被列为区级文物保护建筑。现状水厂内部建筑覆盖率高，周边用地资源缺乏，水厂的深度处理改造难以实施。为落实本市水厂的深度处理要求，研究提出了闸北水厂常规处理部分与闸殷路东侧现状闸殷路公交停保场的换地设想。闸殷路以西利用现状久事公交闸殷路停车场地块及规划绿地、局部河道等土地，在不停水的条件下改建为具备深度处理工艺的水厂；闸殷路以东为闸北水厂历史风貌展示部分。

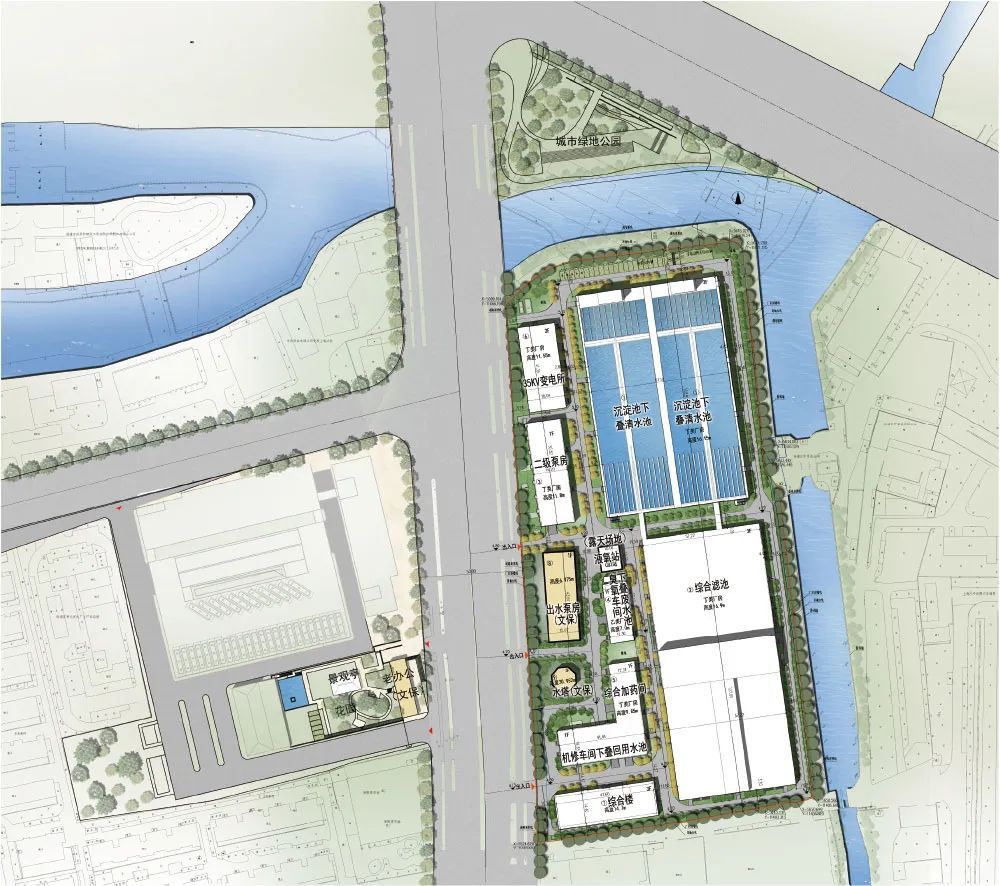

总平面图

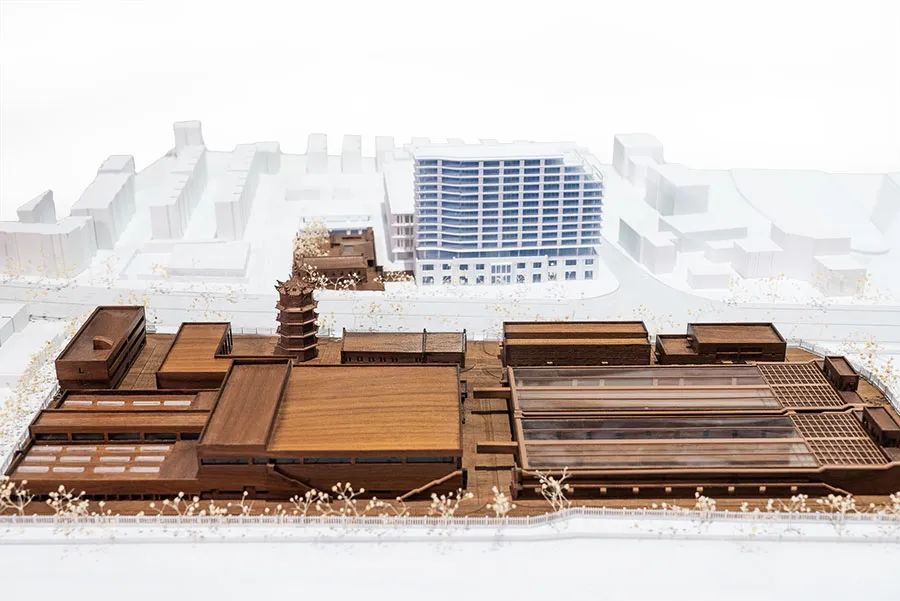

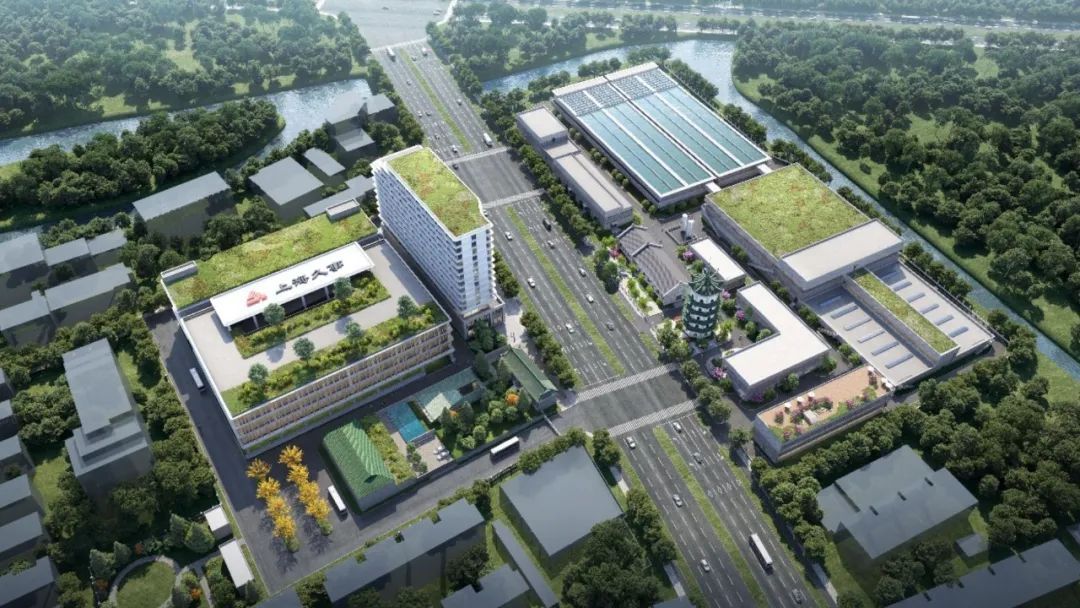

闸北水厂改建工程鸟瞰图
01
设计概念
项目总体设计策略为 “历史遗存、周边环境、整体街坊”的三个圈层。
以文物建筑为核心，由点到面，由内而外，层层推进，结合新建建（构）筑物以及城市环境景观，打造兼具功能性、文化性、历史性、当代性和艺术性的“百年水厂”。

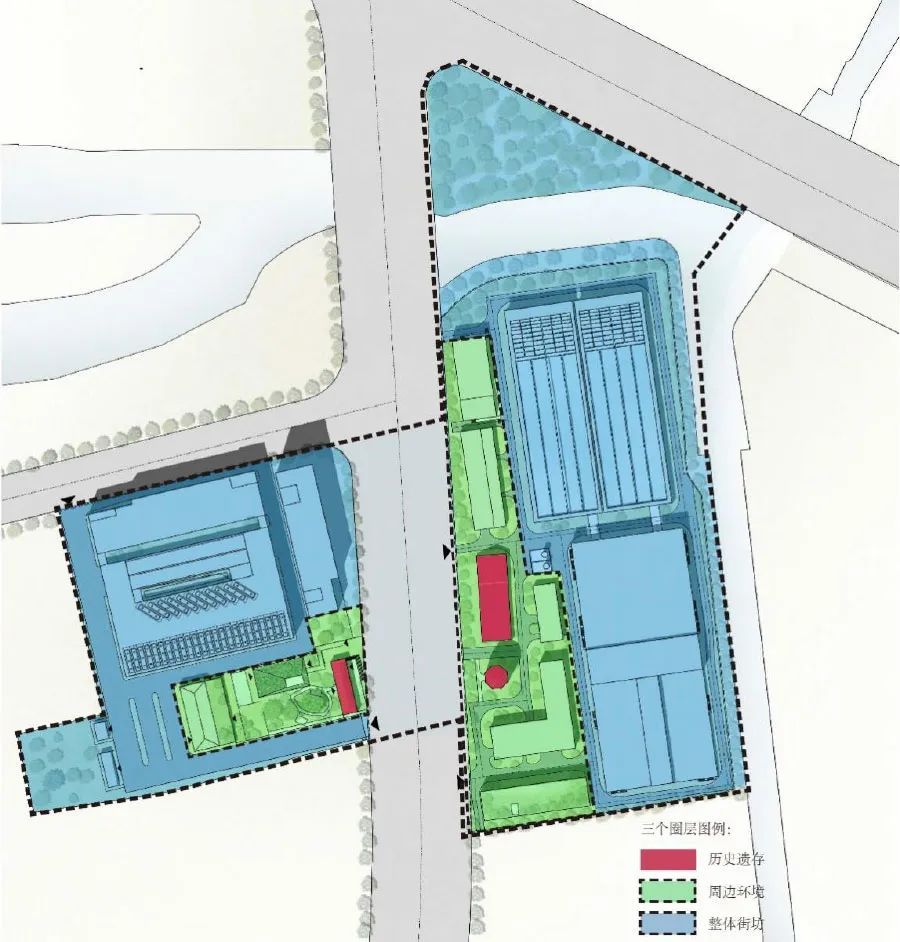

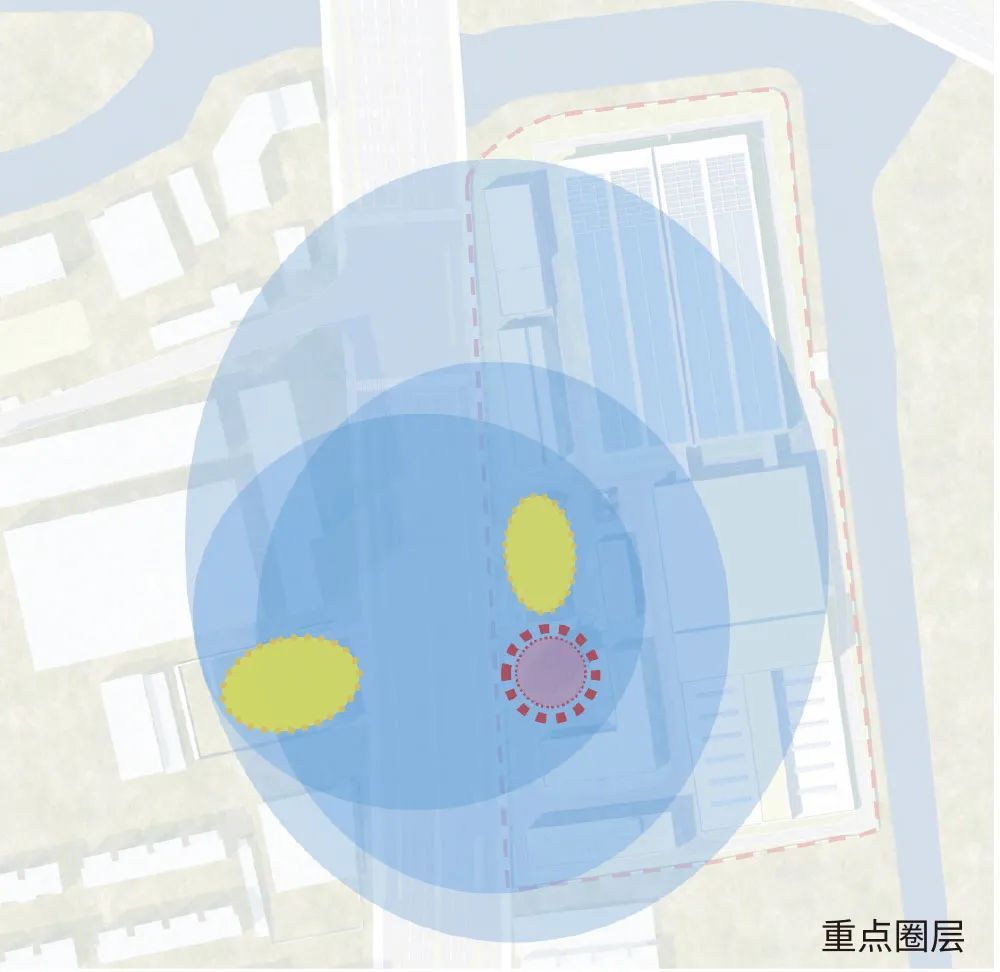

三个圈层示意图
02
环境友好
环境低扰
本项目采用海绵厂站设计，满足城市总体规划、专项规划等相关规划提出的低影响开发控制目标与指标要求，并结合土地利用等条件，合理选择单项或组合的以雨水渗透、储存、调节为主要功能的技术及措施。做到因地制宜，经济有效，方便易行。
绿色生态
在用地紧张的情况下，尽可能增加植物绿化，强化生态韧性，在厂内建设立体绿化、海绵城市，并充分利用优化周边绿化地带。

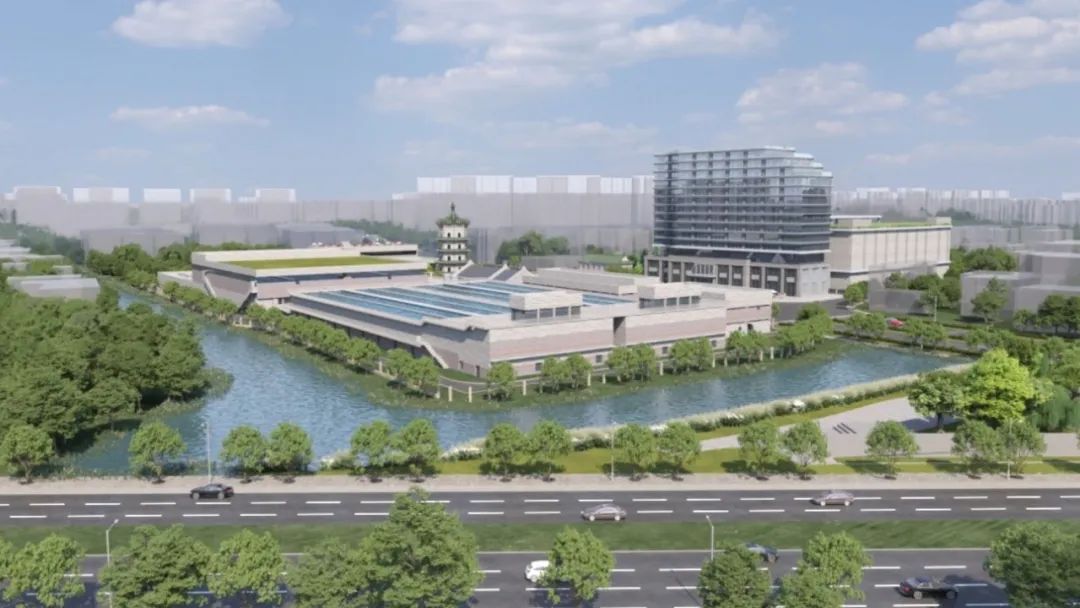

城市绿地公园看向厂东
03
安全韧性
兼顾设施安全和场所安全
闸北水厂日供水量28万吨，负担了杨浦、虹口、宝山等地区的生活用水和工业用水，是区域内至关重要的基础设施。因此设计以保障设施及周边环境安全为底线，从厂区外围和内部同时出发，来建立安全厂区，并提高城市安全韧性。在外围，通过围墙和电子安保设施来维护闸北水厂的安全运行，降低额外的安全风险；在内部，将主生产区的大型设施——沉淀池和综合滤池布置于远离城市界面的内侧，将管理区、辅助生产区以及部分小型设施布置在文物保护区周边来与城市空间建立关系，在维持水厂自身安全运行的同时，也保护城市空间不受厂区内部生产活动的侵扰，并使厂区和城市之间能互相互借用景观资源。

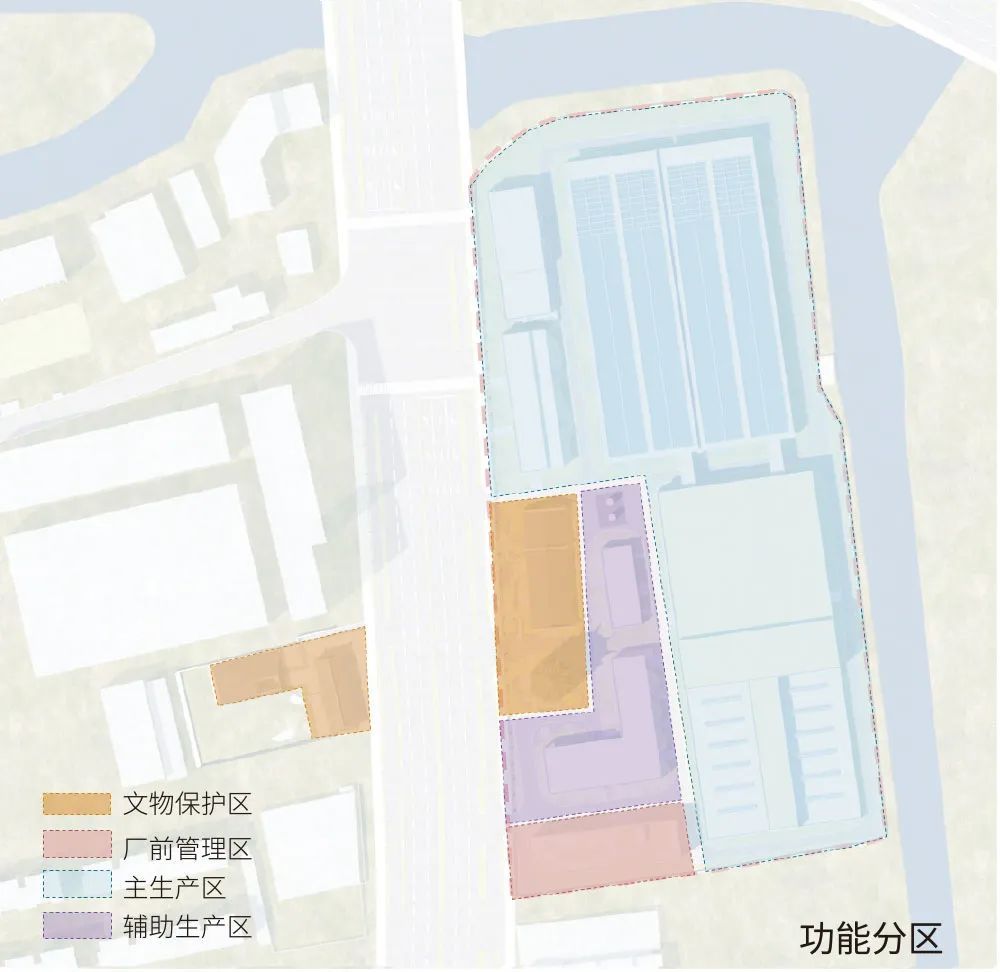

围墙及功能分区示意图
闸北水厂闸殷路北段界面
04
彰显文化
保护修缮文物建筑，提升周边环境景观，传承历史，延续文脉。
水厂内现存百年建筑3座，分别为老水塔、老泵房和老办公楼，均为杨浦区文物保护建筑。根据总体规划，老水塔将作为观赏性地标，出水泵房维持现状功能，老办公楼将承载办公、展览展示功能。周边景观提升优化，形成庭院空间，供市民与水厂工作人员休憩游玩。

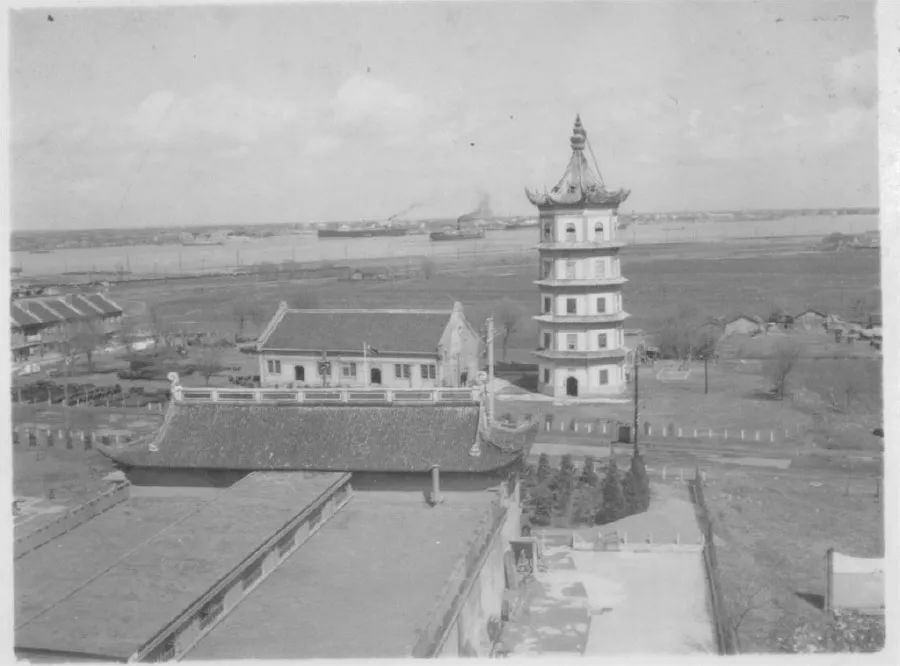

原老水塔、老泵房、老办公楼
修缮后
厂东新增建（构）筑物造型以简洁大方为出发点，兼具工业设施性和文化艺术性。
采用既有文物的立面砖和工业建筑常用的混凝土材质，通过水平体量的漂浮叠加手法，呼应文物建筑“屋顶-支撑-基座”的传统构成方式，实现传统与当代、文化与功能的融合。

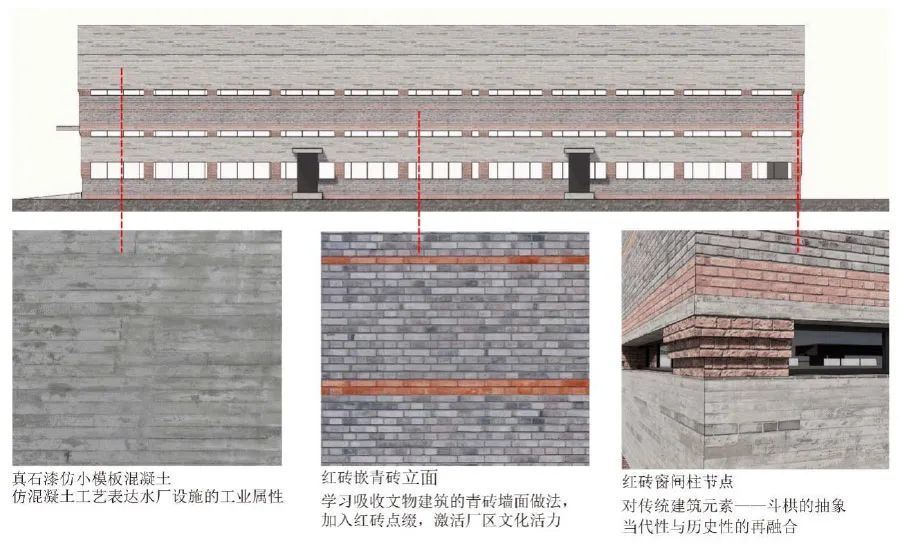

厂东单体设计策略
厂东效果图
厂西依托现有下沉泵房加建，形成幽静开放的庭院空间。
加建部分与老办公楼和场地绿化紧密结合，以绿色水磨石为屋顶材质，结合坡屋顶，创造独特领域感，并与水厂文物建筑形成呼应。
厂西庭院效果图
05
社区关怀
以文物为核心，街道为脉络，厂区为背景，形成“历史遗存、周边环境、整体街坊”的三个圈层。
依托文物建筑，激发周边文化底蕴，提升街道环境，使人文气息弥漫至整个厂区，最终形成以“百年水厂”为主题的整体街坊。
三个圈层示意图
以文保水塔为城市空间的视觉中心，建立起闸北水厂在城市居民心中的文化记忆点。

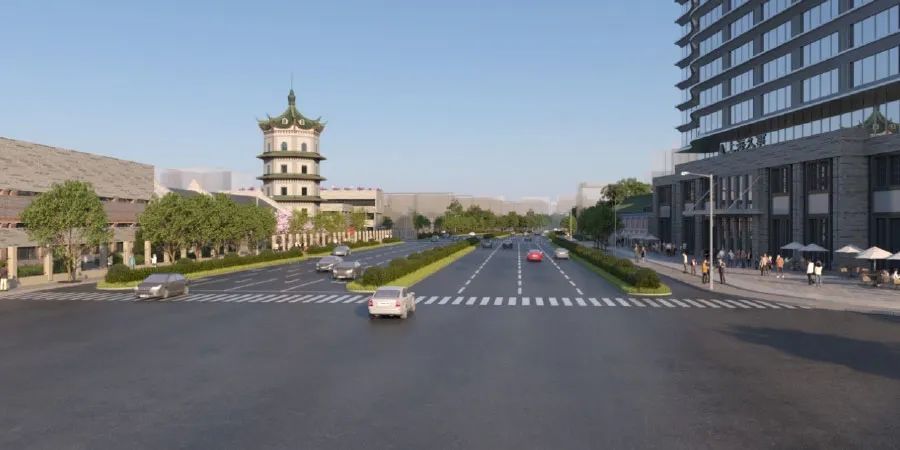

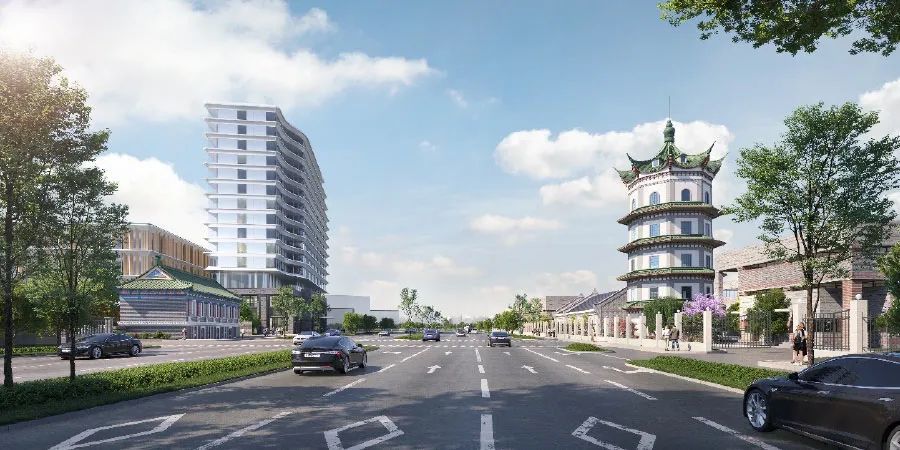

闸殷路段水厂界面
以老泵房和老办公楼两处文保建筑为据点，结合庭院式景观提升优化，打造区域内市政公共文化学习、参观、体验的建筑群。
文物周边庭院空间
第一圈层文保建筑自身保护及再利用；第二圈层百年水厂旧貌换新颜，继续服务于民；第三圈层以净水工艺技术为内核、以全新厂容厂貌为载体，服务于市民。
